Предназначены для температурных измерений твердых, жидких и газообразных сред, неагрессивных к защитной арматуре и материалу чувствительного элемента (ЧЭ) датчика. Кабельный вывод обеспечивает удобство и быстроту монтажа, но ограничивает верхний предел измеряемых температур – до 150 °С (ДТС с медным ЧЭ) и 250 °С (ДТС с платиновым ЧЭ).
Номинальные статические характеристики (НСХ) по ГОСТ 6651-2009:
-ТСМ 50М и 100М (W100 = 1,428, α = 0,00428 °С-1)
-ТСП 50П и 100П (W100 = 1,391, α = 0,00391 °С-1)
-ТСП Pt100, Pt500, Pt1000 (W100 = 1,385, α = 0,00385 °С-1)
Варианты исполнения ДТС по типу подключения: двух-, трех-, и четырехпроводная схемы подключения.
Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008: термопреобразователи сопротивления без монтажных элементов (в металлической гладкой защитной арматуре) соответствуют группе V2, остальные группе N2.
Показатели надежности термосопротивлений ДТСхх4 при соблюдении условий эксплуатации (вероятность безотказной работы):
– ДТС с платиновым ЧЭ:
в диапазоне температур от -50 до +250 °С – не менее 0,95 за 40 000 ч;
в диапазоне температур от -196 (-60 °С – для РТ100, РТ500, РТ1000) до -50 °С – не менее 0,95 за 15 000 ч.
– ДТС с медным ЧЭ:
в диапазоне температур от -50 до +150 °С – не менее 0,95 за 15 000 ч.
Для монтажа датчиков ДТСхх4 со штуцером на объекты измерения температуры рекомендуется применять гильзы ГЗ.16 и ГЗ.25, бобышки Б.П.1 и Б.У.1.
Все термопреобразователи сопротивления ОВЕН имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.
Технические характеристики
|
Характеристики |
ДТСхх4 |
||
|
Номинальная статическая характеристика (НСХ) |
50М, 100М |
50П, 100П |
Pt100, Pt500, Pt1000 |
|
Диапазон измеряемых температур: |
|||
|
- класс допуска А |
–50…+100 °C |
–100…+250 °C |
–60...+250 °C |
|
- класс допуска В и С |
–50…+150 °C |
–196…+250 °C |
|
|
Температура окружающего воздуха |
–60…+85 °C |
||
|
Условное давление |
0,1…6,3 МПа (в зависимости от конструктивного исполнения) |
||
|
Показатель тепловой инерции |
не более 10…30 с |
||
|
Сопротивление изоляции |
не менее 100 МОм |
||
|
Количество чувствительных элементов |
1 или 2 |
||
|
Схема внутренних соединений проводников |
2 – двухпроводная, 3 – трехпроводная, 4 – четырехпроводная |
||
|
Исполнение сенсора относительно корпуса |
изолированный |
||
|
Длина кабельного вывода |
0,2 м – стандарт до 20 м – по заказу |
||
|
Тип резьбового штуцера |
метрическая резьба, трубная резьба |
||
|
Материал защитной арматуры |
сталь 12Х18Н10Т, латунь |
||
|
Степень защиты |
IP54 (IP67 – для моделей 314, 414, 164, 174, 294) |
||
Конструктивные исполнения датчиков
|
Конструктивное исполнение |
Модель |
Параметры |
Материал |
Длина монтажной части L*, мм |
|
|

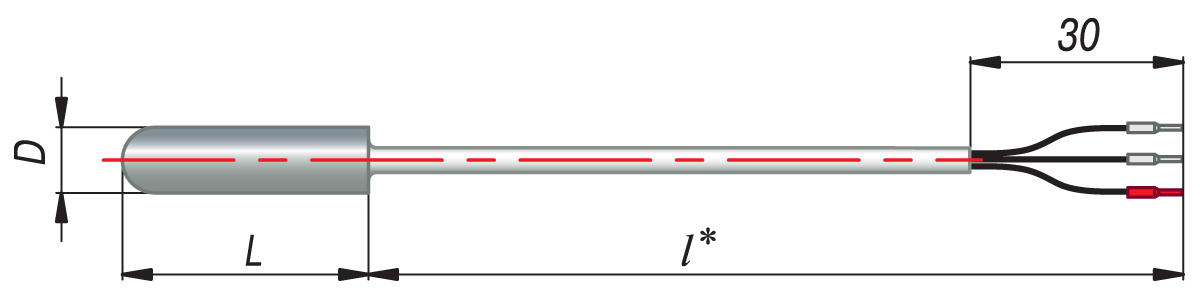

014 024 214 |
D=5 мм D=8 мм D=5 мм |
латунь сталь12Х18Н10Т сталь12Х18Н10Т
|
25 30 30, 40, 50, 60, 80, 100, 120, 160 |
|
|
314 |
D=5 мм |
сталь12Х18Н10Т |
40, 50, 60, 80, 100, 120, 160 |
|
|

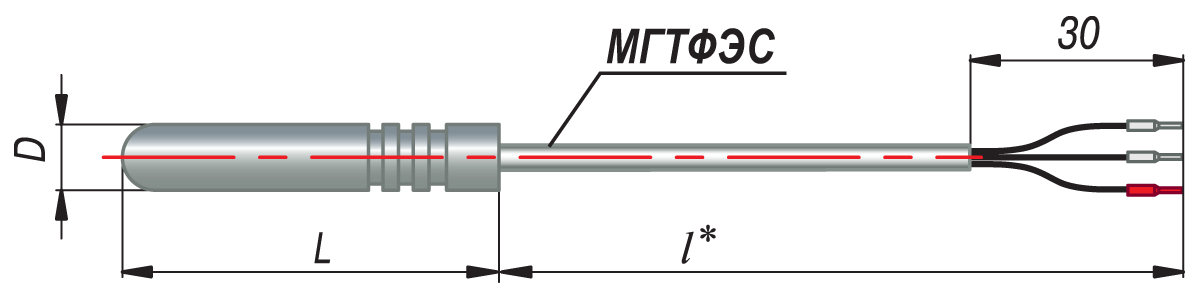

414 |
D=5 мм |
сталь12Х18Н10Т |
40, 50, 60, 80, 100, 120, 160 |
|
|

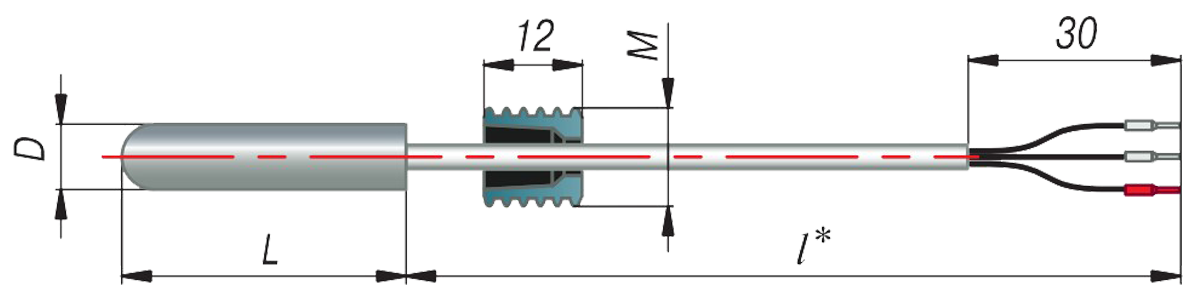

034
044 |
D=5 мм, M=8х1 мм D=8 мм, M=12х1,5 мм |
латунь
сталь12Х18Н10Т |
25
30 |
|
|

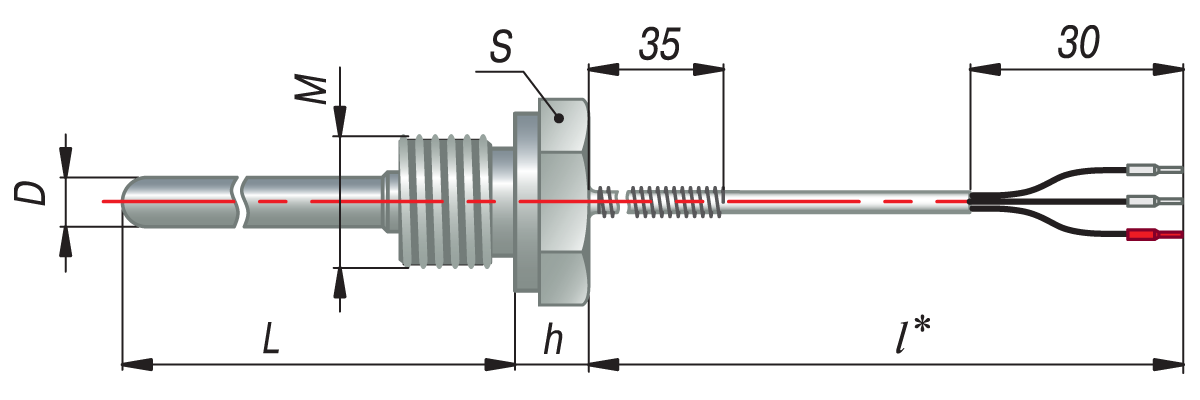

054
064
074 194 |
D=6 мм, M=16х1,5 мм**, S=22 мм, h= 9 мм D=8 мм, M=20х1,5 мм**, S=27 мм, h= 8 мм D=10 мм D=6 мм |
сталь12Х18Н10Т |
60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000 |
|
|

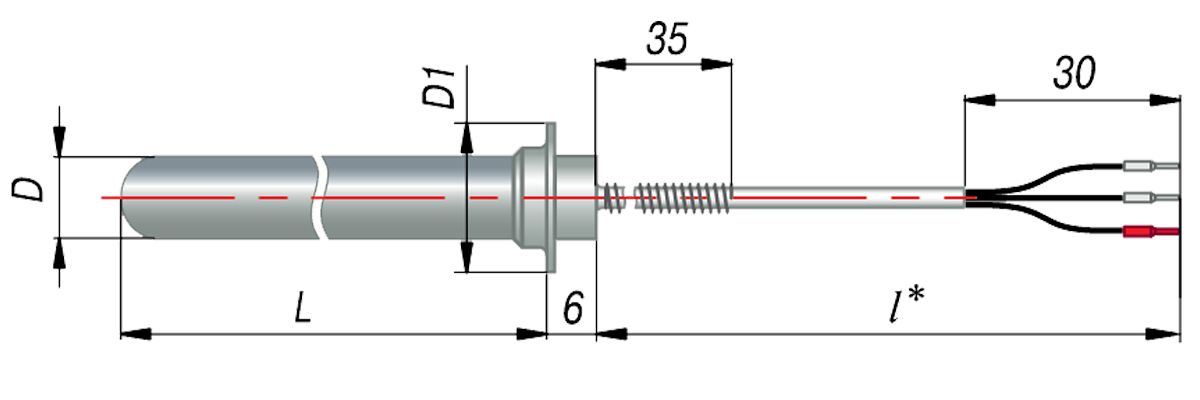

094 104 114 |
D=6 мм, D1=13 мм D=8 мм, D1=18 мм D=10 мм, D1=18 мм |
сталь12Х18Н10Т |
|
|
|

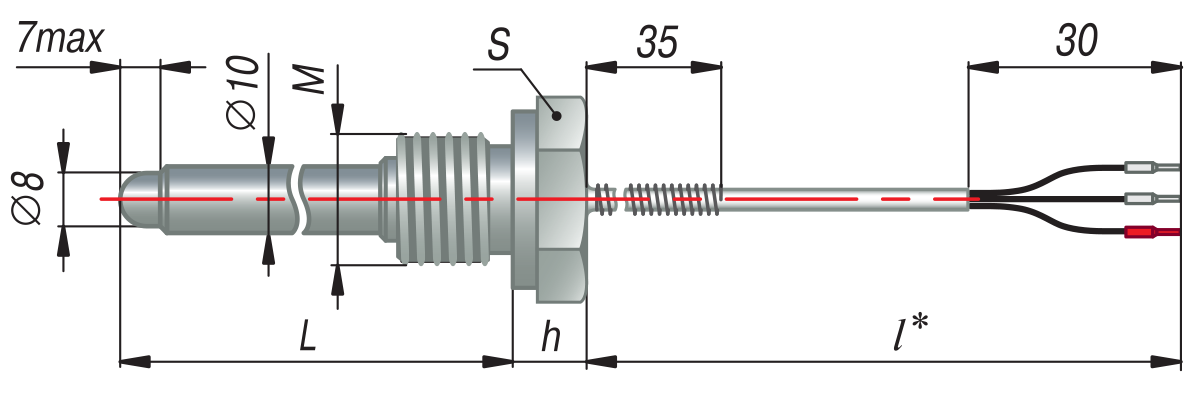

084 |
D=10 мм, M=20х1,5 мм**, S=27 мм, h= 8 мм |
||
|
|

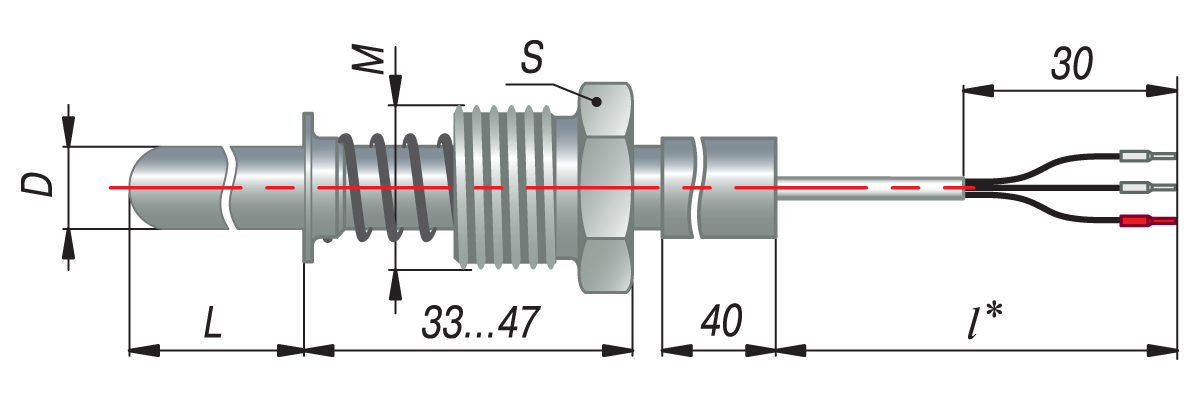

124
134
144 |
D=6 мм, M=16х1,5 мм**, S=17 мм D=8 мм, M=20х1,5 мм**, S=22 мм D=10 мм, M=20х1,5 мм**, S=22 мм |
60, 80, 120, 160, 200, 250, 320, 400, 500 |
|
|
|

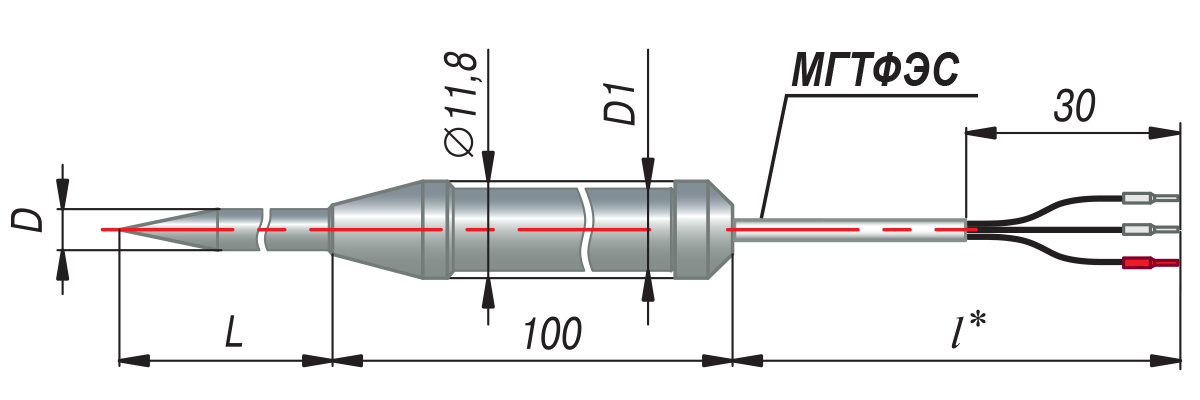

164 174 184 |
D=4 мм, D1=10 мм DD=6 мм, D1=10 мм=5 мм, D1=10 мм |
60, 80, 100,120, 160, 200, 250, 320 |
|
 |

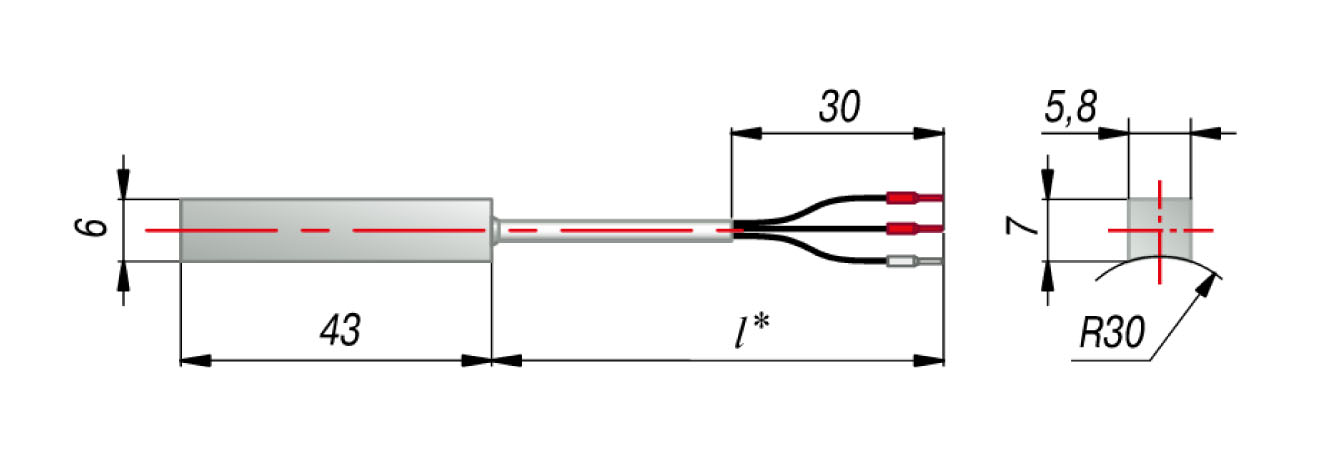

224 |
Датчик может крепиться на трубопровод диаметром от 20 до 200 мм с помощью кабельного хомута. Для обеспечения эффективного теплового контакта датчика и трубопровода рекомендуется применять термопасту и укрывать датчик теплоизоляционным материалом. |
латунь | 43 |
|
|

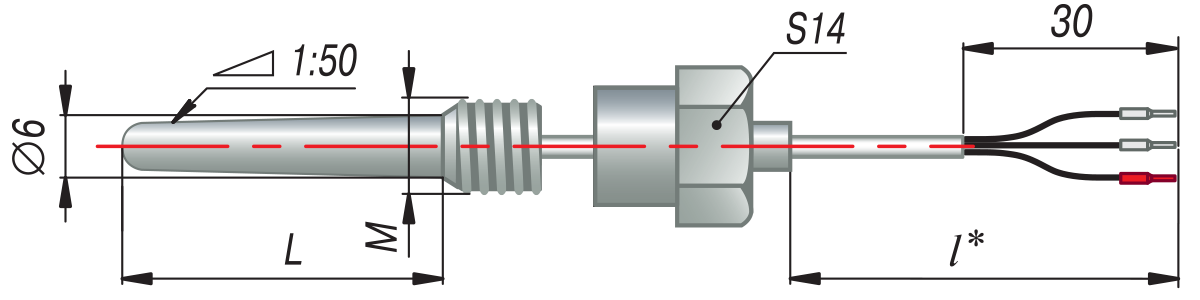

204 |
M=10х1 мм, S=14 мм |
латунь |
40, 65 |
 |

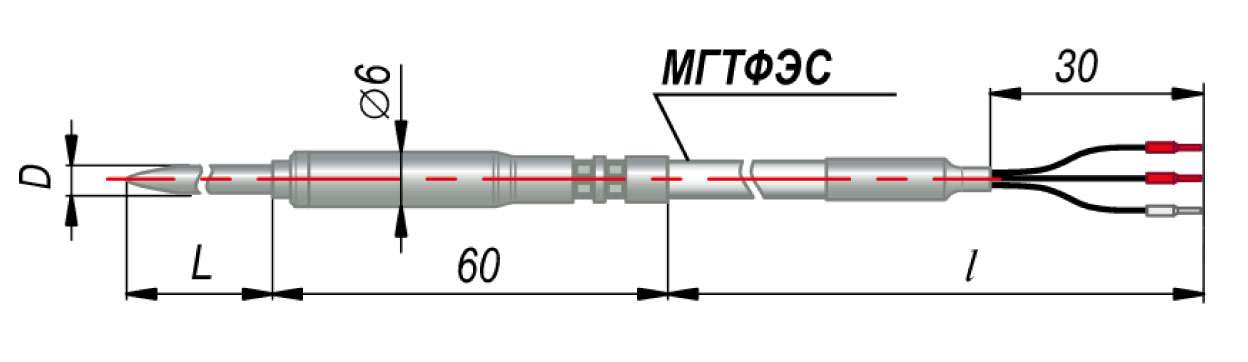

294*** | D=3 мм | сталь12Х18Н10Т |
60, 80, 100, 120, 160, 200, 250, 320 |
|
|

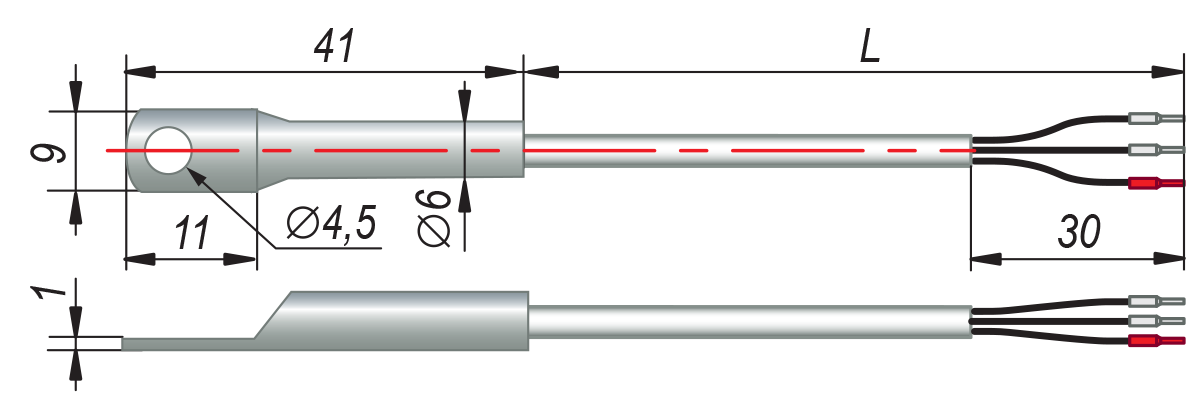

324 |
D=6 мм |
сталь12Х18Н10Т |
41 |
*** Изготавливаем только PT100.
ПРИМЕЧАНИЕ:
Датчики с 2-проводной схемой соединения изготавливаются с длиной монтажной части не более 250 мм.
Датчики с 2-проводной схемой соединения изготавливаются с длиной кабельного вывода до 0,5 м.

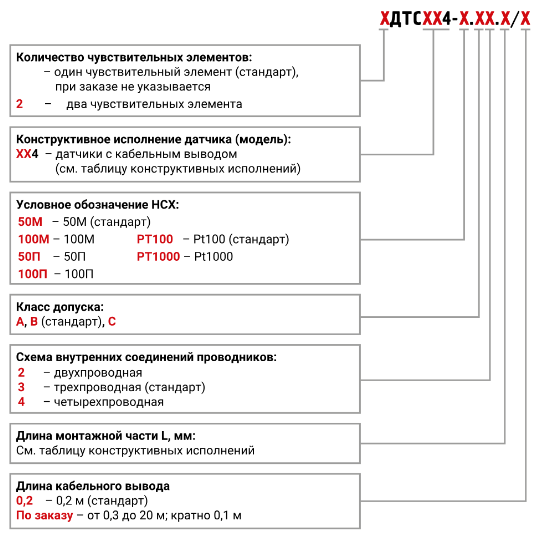

Модификации
Пример обозначения при заказе: ОВЕН ДТС054-50М.В3.60/1
Это означает, что к изготовлению и поставке подлежит термопреобразователь сопротивления медный 50М, модель 054, класс допуска В, с трехпроводной схемой соединений, длиной монтажной части 60 мм, длиной кабельного вывода 1 м, диапазон измерения: -50…+150 °С.
С 28 апреля 2023 года компания ОВЕН-ПЕРМЬ начинает продажи новой модели термометров сопротивления ДТС654. Датчики ДТС654 предназначены для непрерывного измерения температуры твердых, жидких и газообразных сред и могут применяться в различных отраслях промышленности, в том числе в машиностроении, для измерения температуры обмоток двигателей и других задач.
Особенности модели ДТС654:
Модель ДТС654 входит в группу термометров с накидной гайкой ДТС034 и ДТС044
подробно - https://www.kip59.ru/novosti/dts654-novye-modeli-termometrov-soprotivlenija/
