ТРМ33 контроллер для вентиляции

Назначение

Прибор ОВЕН ТРМ33 предназначен для регулирования температуры воздуха в помещениях, оборудованных системой приточной вентиляции с водяным калорифером.

ТРМ33 выпускается в щитовом корпусе типа Щ4 и типа Щ7, степень защиты со стороны лицевой панели IP54.

Функциональные возможности терморегулятора ОВЕН ТРМ33

• Поддержание заданной температуры приточного воздуха по ПИД-закону
• Управление приточным вентилятором, жалюзи и КЗР, подающим теплоноситель в калорифер
• Работа в различных режимах:
  – прогрев калорифера при запуске системы;
  – защита системы от превышения температуры обратной воды;
  – защита водяного калорифера от замерзания;
  – дежурный режим с выключенным вентилятором и закрытыми жалюзи;
  – автоматический переход в летний режим.
• Регистрация данных на ПК по интерфейсу RS-485 (по заказу)

Бесплатно: ОРС-сервер, драйвер для работы со SCADA-системой TRACE MODE; библиотеки WIN DLL

Функциональная схема прибора ОВЕН ТРМ33





Входы для измерения температуры

Ко входам 1...3 в зависимости от их типа подключаются температурные датчики ТСМ 50М, ТСП 50П или ТСМ 100М, ТСП 100П, Pt100 для контроля:

• Т_наруж. – температуры наружного воздуха;
• Т_прит. – температуры приточного воздуха;
• Т_обр. – температуры обратной воды в контуре теплоносителя.

Входы для диагностики работоспособности системы

Ко входам 4...6 подключаются датчики для диагностики работоспособности системы:

• С1 – коммутирующее устройство (таймер, тумблер и т. п.) для дистанционного перевода системы в дежурный режим работы;
• С2 – датчик контроля работы вентилятора для автоматического перевода системы в дежурный режим при неисправности вентилятора;
• С3 – датчик контроля протока воды через калорифер для автоматического перевода системы в режим защиты от замораживания при прекращении протока.

Управление вентилятором, жалюзи и регулирование температуры

По результатам измерений температур и опроса входных датчиков С1, С2, С3 ПИД-регулятор ТРМ33-Щ4 управляет работой вентилятора и жалюзи, а также положением запорно-регулирующего клапана (КЗР) для поддержания заданной температуры в системе отопления.

Режимы работы

В приборе предусмотрено 6 режимов работы.

Прогрев калорифера

Перед началом работы ТРМ33-Щ4 осуществляет прогрев калорифера. Время прогрева определяется пользователем, исходя из эксплуатационных параметров системы. Для более быстрого разогрева прибор формирует команду на выключение вентилятора, закрытие жалюзи и полное открытие КЗР.

Индикация режима: P––0 – работа прибора в режиме прогрева калорифера.

Управление системой приточной вентиляции

Управление системой приточной вентиляции прибор осуществляет, обеспечивая:

• поддержание температуры приточного воздуха Т_прит. на заданном уровне;
• защиту от превышения температуры обратной воды Т_обр., возвращаемой в теплоцентраль;
• защиту от замораживания воды в калорифере.

Поддержание температуры приточного воздуха на заданном уровне

Температура приточного воздуха в системе Т_{уст.прит.} задается пользователем при программировании прибора. Нагрев приточного воздуха осуществляется теплоносителем, проходящим через калорифер. ТРМ33-Щ4 по температуре уставки Т_{уст.прит.} с помощью выходных реле управляет жалюзи и вентилятором, подающими приточный воздух, а также положением КЗР, подающим теплоноситель в калорифер. Управление КЗР осуществляется кратковременными импульсами (ШИМ) по ПИД-закону регулирования, что позволяет поддерживать заданную температуру с высокой точностью.

Условия начала работы прибора в этом режиме:Т_обр.min < Т_обр. < Т_обр.max, Т_прит. > Т_авар.

Индикация режима: Р––2 – работа в режиме поддержания температуры приточного воздуха.

Защита от превышения температуры обратной воды, возвращаемой в теплоцентраль

Управление температурой обратной воды осуществляется в зависимости от температуры наружного воздуха в соответствии с графиком Т_обр. = f(T_наруж.). График обратной воды строится прибором автоматически по заданным пользователем координатам точек А, В и С. При превышении заданного значения температуры обратной воды Т_обр.i > Т_обр.max.i прибор прерывает управление КЗР по Т_прит. и переходит на управление по сигналу рассогласования E_i = Т_обр.i – Т_обр.max.i. После возврата Т_обр.i в допустимые пределы регулирование продолжается по Т_прит.

Условия начала работы прибора в этом режиме: Т_обр. > Т_обр.max, Т_прит. > Т_авар.

Индикация режима: Р––3 – работа в режиме защиты от превышения температуры обратной воды.

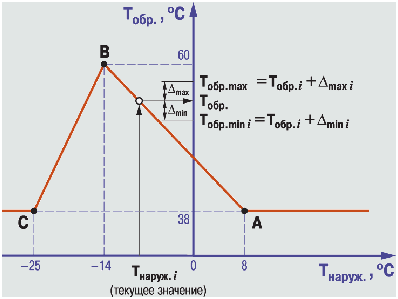

Пример графика температуры обратной воды – Тобр. = f(Tнаруж.)

Тип корпуса

Щ4	Корпус для утопленного щитового монтажа с габаритными размерами 96 ´ 96 ´ 145 мм. Степень защиты лицевой панели прибора – IР54; степень защиты корпуса – IР00.
Щ7	Корпус для утопленного щитового монтажа с габаритными размерами 144 ´ 169 ´ 50,5 мм. Степень защиты лицевой панели прибора – IР54; степень защиты корпуса – IР00.

Тип датчиков и наличие интерфейса

Корпус Щ4
01	без интерфейса связи с ПК, для подключения термометров сопротивления (ТС) с R0 = 50 Ом
01.RS	с интерфейсом RS-485 и для подключения ТС с R0 = 50 Ом
03	без интерфейса связи с ПК, для подключения термометров сопротивления (ТС) с R0 = 100 Ом
03.RS	с интерфейсом RS-485 и для подключения ТС с R0 = 100 Ом

Корпус Щ7
ТС	без интерфейса связи с ПК, для подключения термометров сопротивления (ТС) с R0 = 100 и 50 Ом
ТС.RS	с интерфейсом RS-485 и для подключения ТС с R0 = 100 и 50 Ом

Элементы управления

Верхний 4-х разрядный цифровой индикатор	В режиме РАБОТА отображает значение температуры в канале контроля, выбранном пользователем: Тнаруж., Тобр., или Тприт. В режимах ПРОСМОТР и ПРОГРАММИРОВАНИЕ показывает номер программируемого параметра.
Нижний 4-х разрядный цифровой индикатор	В режиме РАБОТА отображает информационную заставку режима (Р—Х), если выбран канал индикации Тнаруж., или значение соответствующей уставки, если выбран канал индикации Тобр., Тприт. В режимах ПРОСМОТР и ПРОГРАММИРОВАНИЕ показывает значение программируемого параметра.
Светодиоды «Тoнаруж.», «Тoобр.», «Тoприточ.»	Постоянной засветкой сигнализируют о выбранном для индикации канале контроля, мигающей засветкой – об аварии датчиков.
Светодиоды С1, С2, С3	Сигнализируют о состоянии внешних контактных датчиков.
Светодиоды «+», «–» клапан	Cигнализируют о направлении перемещения запорно-регулирующего клапана.

Функции кнопок

	Кнопка предназначена для перехода в режим ПРОСМОТР, а из режима ПРОСМОТР – в режим ПРОГРАММИРОВАНИЕ.
	Кнопка предназначена для записи установленных значений программируемых параметров в память прибора.
	Кнопка предназначена для возврата из режима ПРОГРАММИРОВАНИЕ в режим ПРОСМОТР, а из режима ПРОСМОТР – в режим РАБОТА.
	Кнопки позволяют в режиме РАБОТА переключать каналы индикации.
	Кнопки позволяют при параметре А-01, равном нулю, вручную управлять перемещением КЗР.
	4 кнопки с изображением стрелок позволяют в режиме ПРОСМОТР выбирать нужные параметры, а в режиме ПРОГРАММИРОВАНИЕ изменять их значение.

Технические характеристики

Наименование характеристики	Значение
Напряжение питания	от 130 до 242 В (номинальное значение 220 В)
Потребляемая мощность	не более 6 ВА
Диапазон контроля температуры	-50... + 199,9°С
Тип входных ТС	ТСМ, ТСП
Количество каналов контроля температуры	3
Количество дискретных входов	3
Время цикла опроса датчиков	не более 6 с
Количество выходных реле	4
Максимальный ток, коммутируемый контактами реле	1 А при напряжении 220 В 50 Гц (cosФ > 0,4)
Адаптеры, используемые для подключения прибора к RS-232 порту ПК	АС3М для приборов ТРМ33.Х.ХХ.RS
Адаптер, используемый для подключения прибора к USB порту ПК	АС4 (для приборов ТРМ33-Х.ХХ.RS)
