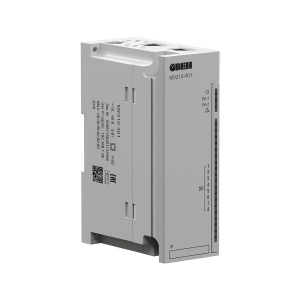

Модули дискретного вывода (Ethernet) МУ210

Главная > Каталог > Контрольно - измерительные приборы. ОВЕН > Модули дискретного вывода (Ethernet) МУ210





Модули предназначены для управления по сигналам из сети Ethernet встроенными дискретными выходными элементами, используемыми для подключения исполнительных механизмов с дискретным управлением.

Коммуникационные возможности

Интерфейс обмена

Сдвоенный Ethernet 10/100 Mbit

Интерфейс конфигурирования

USB 2.0 (MicroUSB), Ethernet (RJ-45)

Протоколы обмена

Modbus TCP (до 4-х одновременных соединений)

MQTT (в разработке)

SNMP (в разработке)

Особенности

  • Выходы могут работать в режиме генерации ШИМ-сигналов (до 1 Гц для релейных выходов, до 60 кГц для транзисторных выходов)
  • Выходы могут работать в режиме генерации заданного числа импульсов (только для МУ210-410)
  • Сдвоенный 2-х портовый Ethernet-коммутатор
  • Поддержка технологии Ethernet Bypass позволяет передавать данные из одного порта в другой и не терять связь с остальными модулями при возникновении нештатной ситуации
  • Широкий диапазон рабочих температур: -40…+55 °С
  • Непрерывный профиль измерений во внутреннюю flash память (архив)
  • Поддержка облачного сервиса OwenCloud

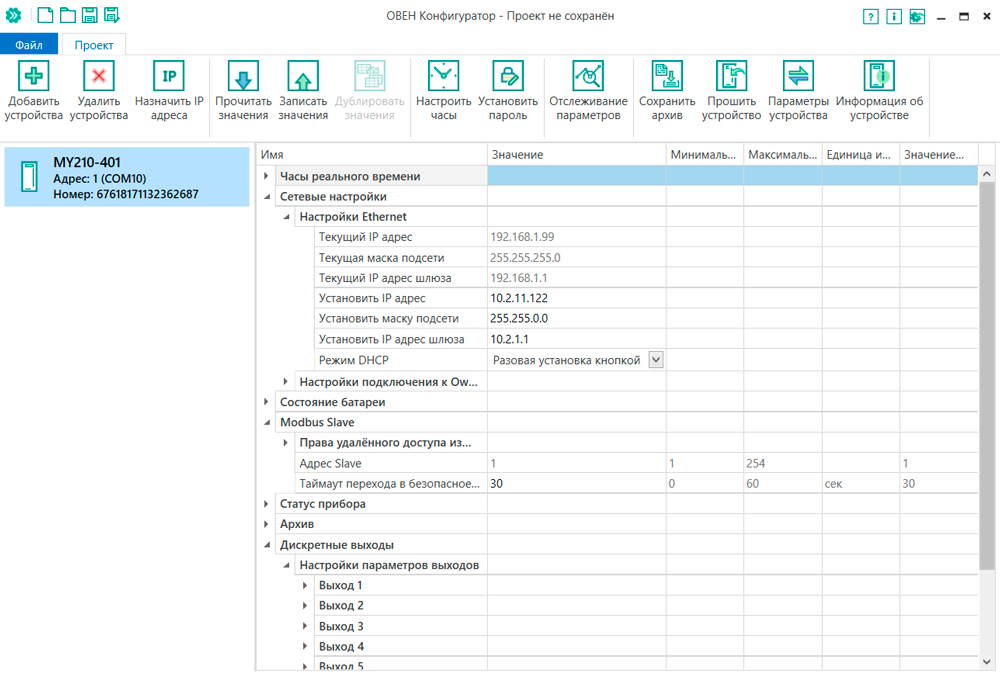

Конфигурирование

Настройка модулей Мx210 осуществляется с помощью конфигуратора, который поддерживает работу с группой модулей и позволяет оперативно получить доступ ко всем параметрам. Подключение осуществляется по интерфейсам Ethernet или USB (разъем типа microUSB). При подключении по USB внешнее питание модуля не требуется.

Полный состав линейки Мх210

Технические характеристики

Модификация

МУ210-401

МУ210-402

МУ210-403

МУ210-410

Выходы

Количествовыходов

8 DO

16 DO

24 DO

16 DO

Тип выходов

электромагнитное реле

транзисторный ключ

Характеристики дискретных выходов (DO)

Гальваническая развязка выходов

поканальная,

кроме 1 и 2 DO

поканальная

попарная: DO1-DO2...DO7-DO8;

DO17-DO18...DO23-DO24

поканальная: DO9...DO16

Электрическая прочность

1780 В

Режим работы

  • переключение логического состояния
  • генерация ШИМ сигнала
  • переключение логического сигнала
  • генерация низкочастотного ШИМ сигнала
  • генерация высокочастотного ШИМ сигнала (только первые 8 выходов)
  • генерация заданного количества импульсов (только первые 3 выхода)

Режим включения выхода

верхний ключ

верхний и нижний ключи

Максимальный ток коммутации

5 А (при напряжении не более 250 В, 50 Гц и cos φ=0,4)

3 А (при постоянном напряжении не более 30 В)

0,8 А

0,1 А

Максимальное напряжение питания выходов

250 В переменного напряжения

30 В постоянного напряжения

10…36 В

Время включения

15 мс

Время выключения

15 мс

Контроль обрыва нагрузки

нет

нет

Максимальная частота ШИМ

1 Гц

10000 Гц

60000 Гц

Минимальная длительность импульса ШИМ

50 мс

10 мкс

1 мкс

Питание

Напряжение питания

=10…48 (номинальное =24) В

Потребляемая мощностьпри питании =24 В

не более 6 Вт

не более 9 Вт

не более 5 Вт

Защита от переполюсовки

есть

Тип питания часов реального времени

батарея CR2032

Общие параметры

Габаритные размеры

(123×83×42) ±1 мм

(123×83×83,5) ±1 мм

(123×83×42) ±1 мм

Степень защиты

IP20

Монтаж

на DIN-рейку / на стену

Средний срок службы

10 лет

Масса

не более 0,4 кг

не более 0,6 кг

не более 0,4 кг

Flash-память (архив)

Максимальный размер файла архива

2 кб

Максимальное количество файлов архива

1000

Минимальный период записи

10 сек

Часы реального времени
Погрешность хода

при

температуре

+25 °С

не более 1 секунды в сутки

при

температуре

-40 °С

не более 3 секунд в сутки
Тип питания батарея CR2032
Время работы часов реального времени на одной батарее 6 лет

Условия эксплуатации

Температура окружающего воздуха

-40…+55 °С

Относительная влажность воздуха (при +35 °С без конденсации влаги)

от 10 до 95 %

Комплектность

Модуль

1 шт.

Паспорт и гарантийный талон

1 экз.

Краткое руководство по эксплуатации

1 экз.

Кабель патч-корд UTP 5e 150 мм

1 шт.

Клемма питания 2EGTK-5-02P-14

1 шт.

Заглушка Ethernet

Документация и ПО

Документация
Руководство по эксплуатации МУ210-401   pdf 2.63 MB
Руководство по эксплуатации МУ210-402   pdf 4.71 MB
Руководство по эксплуатации МУ210-403   pdf 4.75 MB
Руководство по эксплуатации МУ210-410   pdf 2.69 MB
Сертификаты
Декларация о соответствии на Мх210   zip 472.91 kB
ПО
Встроенное ПО микроконтроллера v0.15.1 для модулей Мх210   zip 7.59 MB
ОВЕН Конфигуратор (версия 1.15.76.17518) Для Mx210, ПЕ210, СУНА-121, ТРМ1033, КТР-121 zip 64.28 MB
