Электроприводы для воздушных клапанов
|
Тип, функции |
|||||||
|
|
Крутящий момент, Нм |
Напряжение, В |
Возвратная функция |
Двухпозиционное управление |
Трехпозиционное управление |
Аналоговое управление |
Дополнительные концевые микропереключатели |
|
3 |
24 |
+ |
+ |
|
|
|
|
|
3 |
230 |
+ |
+ |
|
|
|
|
|
5 |
24 |
+ |
+ |
|
|
+ |
|
|
5 |
230 |
+ |
+ |
|
|
+ |
|
|
10 |
24 |
+ |
+ |
|
|
+ |
|
|
10 |
230 |
+ |
+ |
|
|
+ |
|
|
15 |
24 |
+ |
+ |
|
|
+ |
|
|
15 |
230 |
+ |
+ |
|
|
+ |
|
|
2 |
24 |
|
+ |
+ |
|
+ |
|
|
2 |
230 |
|
+ |
+ |
|
+ |
|
|
4 |
24 |
|
+ |
+ |
|
+ |
|
|
4 |
230 |
|
+ |
+ |
|
+ |
|
|
8 |
24 |
|
+ |
+ |
|
+ |
|
|
8 |
230 |
|
+ |
+ |
|
+ |
|
|
16 |
230 |
|
+ |
+ |
|
+ |
|
|
16 |
24 |
|
+ |
+ |
|
+ |
|
|
32 |
230 |
|
+ |
+ |
|
+ |
|
|
32 |
24 |
|
+ |
+ |
|
+ |
|
|
2 |
24 |
|
|
|
+ |
|
|
|
4 |
24 |
|
|
|
+ |
|
|
|
8 |
24 |
|
|
|
+ |
|
|
|
16 |
24 |
|
|
|
+ |
|
|
|
32 |
24 |
|
|
|
+ |
|
|
Электропривод предназначен для управления воздушными клапанами систем вентиляции зданий и сооружений.
Управление аналоговое (пропорциональное). Напряжение питания 24 В, управление 0...10В Управление воздушными клапанами площадью до 0,8 м² Крутящий момент 2 НмВозможно взрывозащищенное исполнение
Принцип действия - При подаче управляющего сигнала происходит вращение вала электропривода к положениям от- крыто или закрыто в зависимости от величины управляющего сигнала. Смена направления вращения производится переключателем «CW-CCW» на корпусе привода. Ручное управление осуществляется после вывода из зацепления редуктора при помощи рычага на корпу се привода.
|
Номинальное напряжение |
24 В=/ 24 В~ |
|
|
Управление |
0...10В= |
|
|
Потребляемая мощность |
при движении |
2.5 Вт |
|
в покое |
0,7 Вт |
|
|
Крутящий момент |
2 Нм |
|
|
Угол поворота |
0°...90° |
|
|
Время поворота |
45 сек. |
|
|
Индикация положения |
Механическая - указатель |
|
|
Класс защиты |
III (все изолировано) |
|
|
Степень защиты корпуса |
IP 54 |
|
|
Уровень шума |
макс. 45 дБ |
|
|
Температура окружающей среды |
-30°…+60° С |
|
|
Рабочая температура |
-30°…+50° С |
|
|
Влажность |
5%...95% без конденсата |
|
|
Техобслуживание |
Не требуется |
|
|
Срок службы |
60 000 циклов |
|
|
Вес (не более) |
0,6 кг |
|
Электропривод предназначен для управления воздушными клапанами систем вентиляции зданий и сооружений.Управление аналоговое (пропорциональное). Напряжение питания 24 В, управление 0...10В Управление воздушными клапанами площадью до 0,8 м² Крутящий момент 4 НмВозможно взрывозащищенное исполнение
Принцип действия - При подаче управляющего сигнала происходит вращение вала электропривода к положениям от- крыто или закрыто в зависимости от величины управляющего сигнала. Смена направления вращения производится переключателем «CW-CCW» на корпусе привода. Ручное управление осуществляется после вывода из зацепления редуктора при помощи рычага на корпу се привода.
|
Номинальное напряжение |
24 В=/ 24 В~ |
|
|
Управление |
0...10В= |
|
|
Потребляемая мощность |
при движении |
2.5 Вт |
|
в покое |
0,7 Вт |
|
|
Крутящий момент |
4 Нм |
|
|
Угол поворота |
0°...90° |
|
|
Время поворота |
45 сек. |
|
|
Индикация положения |
Механическая - указатель |
|
|
Класс защиты |
III (все изолировано) |
|
|
Степень защиты корпуса |
IP 54 |
|
|
Уровень шума |
макс. 45 дБ |
|
|
Температура окружающей среды |
-30°…+60° С |
|
|
Рабочая температура |
-30°…+50° С |
|
|
Влажность |
5%...95% без конденсата |
|
|
Техобслуживание |
Не требуется |
|
|
Срок службы |
60 000 циклов |
|
|
Вес (не более) |
0,6 кг |
|
Электропривод предназначен для управления воздушными клапанами систем вентиляции зданий и сооружений.Управление аналоговое (пропорциональное). Напряжение питания 24 В, управление 0...10В Управление 0(2)...10В, 0(4)...20мА Управление воздушными клапанами площадью до 1,5 м² Крутящий момент 8 НмВозможно взрывозащищенное исполнение
Принцип действия - .При подаче управляющего сигнала происходит вращение вала электропривода к положениям открыто или закрыто в зависимости от величины управляющего сигнала. На плате привода под верхней крышкой находится переключатель, тумблер 1 которого производит смену направления вращения: «ON» - по часовой стрелке; «OFF» - против часовой стрелки. Тумблер 2 производит переключение диапазона величины управляющего сигнала: «ON» - 0…10В или 0…20мА; «OFF» - 2…10В или 4…20мА
|
Номинальное напряжение |
24 В=/ 24 В~ |
|
|
Управление |
0(2)...10В=, 0(4)...20мА |
|
|
Потребляемая мощность |
при движении |
3.5 Вт |
|
в покое |
0,7 Вт |
|
|
Крутящий момент |
8 Нм |
|
|
Угол поворота |
0°...90° |
|
|
Время поворота |
30-45 сек. |
|
|
Индикация положения |
Механическая - указатель |
|
|
Класс защиты |
III (все изолировано) |
|
|
Степень защиты корпуса |
IP 54 |
|
|
Уровень шума |
макс. 45 дБ |
|
|
Температура окружающей среды |
-30°…+60° С |
|
|
Рабочая температура |
-30°…+50° С |
|
|
Влажность |
5%...95% без конденсата |
|
|
Техобслуживание |
Не требуется |
|
|
Срок службы |
60 000 циклов |
|
|
Вес (не более) |
1,3 кг |
|
Электропривод предназначен для управления воздушными клапанами систем вентиляции зданий и сооружений.Управление аналоговое (пропорциональное). Напряжение питания 24 В, управление 0...10В Управление 0(2)...10В, 0(4)...20мА Крутящий момент 16 НмВозможно взрывозащищенное исполнение
Принцип действия - .При подаче управляющего сигнала происходит вращение вала электропривода к положениям открыто или закрыто в зависимости от величины управляющего сигнала. На плате привода под верхней крышкой находится переключатель, тумблер 1 которого производит смену направления вращения: «ON» - по часовой стрелке; «OFF» - против часовой стрелки. Тумблер 2 производит переключение диапазона величины управляющего сигнала: «ON» - 0…10В или 0…20мА; «OFF» - 2…10В или 4…20мА
|
Номинальное напряжение |
24 В=/ 24 В~ |
|
|
Диапазон номинального напряжения |
21.6…26.4 В |
|
|
Потребляемая мощность |
при движении |
3.5 Вт |
|
в покое |
0,5 Вт |
|
|
Крутящий момент |
16 Нм |
|
|
Угол поворота |
0°...90° |
|
|
Время поворота |
80-110 сек. |
|
|
Индикация положения |
Механическая - указатель |
|
|
Класс защиты |
III (все изолировано) |
|
|
Степень защиты корпуса |
IP 54 |
|
|
Уровень шума |
макс. 45 дБ |
|
|
Температура окружающей среды |
-30°…+60° С |
|
|
Рабочая температура |
-30°…+50° С |
|
|
Влажность |
5%...95% без конденсата |
|
|
Техобслуживание |
Не требуется |
|
|
Срок службы |
60 000 циклов |
|
|
Вес (не более) |
2 кг |
|
Электропривод предназначен для управления воздушными клапанами систем вентиляции зданий и сооружений.Управление аналоговое (пропорциональное). Напряжение питания 24 В, управление 0...10В Управление 0(2)...10В, 0(4)...20мА Крутящий момент 32 НмВозможно взрывозащищенное исполнение
Принцип действия - .При подаче управляющего сигнала происходит вращение вала электропривода к положениям открыто или закрыто в зависимости от величины управляющего сигнала. На плате привода под верхней крышкой находится переключатель, тумблер 1 которого производит смену направления вращения: «ON» - по часовой стрелке; «OFF» - против часовой стрелки. Тумблер 2 производит переключение диапазона величины управляющего сигнала: «ON» - 0…10В или 0…20мА; «OFF» - 2…10В или 4…20мА
|
Номинальное напряжение |
24 В=/ 24 В~ |
|
|
Диапазон номинального напряжения |
21.6…26.4 В |
|
|
Потребляемая мощность |
при движении |
3.5 Вт |
|
в покое |
0,5 Вт |
|
|
Крутящий момент |
32 Нм |
|
|
Угол поворота |
0°...90° |
|
|
Время поворота |
180 сек. |
|
|
Индикация положения |
Механическая - указатель |
|
|
Класс защиты |
III (все изолировано) |
|
|
Степень защиты корпуса |
IP 54 |
|
|
Уровень шума |
макс. 45 дБ |
|
|
Температура окружающей среды |
-30°…+60° С |
|
|
Рабочая температура |
-30°…+50° С |
|
|
Влажность |
5%...95% без конденсата |
|
|
Техобслуживание |
Не требуется |
|
|
Срок службы |
60 000 циклов |
|
|
Вес (не более) |
2 кг |
|
Электропривод предназначен для управления воздушными клапанами систем вентиляции зданий и сооружений.Управление 2-х позиционное или 3-х позиционное. Дополнительные концевые микропереключатели. Напряжение питания 24 В, управление 0...10В Управление воздушными клапанами площадью до 0,4 м² Крутящий момент 2 Нм
Принцип действия - .При подаче напряжения происходит вращение вала электропривода к положениям открыто или закрыто. При прекращении подачи напряжения вал сохраняет свое положение. Смена направления вращения производится переключателем «CW-CCW» на корпусе привода. Ручное управление осуществляется поворотом вала привода после вывода из зацепления редуктора при помощи рычага на корпусе привода.
|
Номинальное напряжение |
24 В=/ 24 В~ |
|
|
Диапазон рабочего напряжения |
21…27 В |
|
|
Потребляемая мощность |
при движении |
2,5 Вт |
|
в покое |
0,5 Вт |
|
|
Крутящий момент |
2 Нм |
|
|
Угол поворота |
0°...90° |
|
|
Время поворота |
50-70 сек. |
|
|
Индикация положения |
Механическая - указатель |
|
|
Класс защиты |
II (все изолировано) |
|
|
Степень защиты корпуса |
IP 54 |
|
|
Уровень шума |
макс. 45 дБ |
|
|
Температура окружающей среды |
-30°…+60° С |
|
|
Рабочая температура |
-30°…+50° С |
|
|
Влажность |
5%...95% без конденсата |
|
|
Техобслуживание |
Не требуется |
|
|
Срок службы |
60 000 циклов |
|
|
Вес (не более) |
0,6 кг |
|
Электропривод предназначен для управления воздушными клапанами систем вентиляции зданий и сооружений.Управление 2-х позиционное или 3-х позиционное. Дополнительные концевые микропереключатели. Напряжение питания 24 В, Управление воздушными клапанами площадью до 0,8 м² Крутящий момент 4 Нм
|
Номинальное напряжение |
24 В=/ 24 В~ |
|
|
Диапазон рабочего напряжения |
21…27 В |
|
|
Потребляемая мощность |
при движении |
2,5 Вт |
|
в покое |
0,7 Вт |
|
|
Крутящий момент |
4 Нм |
|
|
Угол поворота |
0°...90° |
|
|
Время поворота |
50-70 сек. |
|
|
Индикация положения |
Механическая - указатель |
|
|
Класс защиты |
II (все изолировано) |
|
|
Степень защиты корпуса |
IP 54 |
|
|
Уровень шума |
макс. 45 дБ |
|
|
Температура окружающей среды |
-30°…+60° С |
|
|
Рабочая температура |
-30°…+50° С |
|
|
Влажность |
5%...95% без конденсата |
|
|
Техобслуживание |
Не требуется |
|
|
Срок службы |
60 000 циклов |
|
|
Вес (не более) |
0,6 кг |
|
Электропривод предназначен для управления воздушными клапанами систем вентиляции зданий и сооружений.Управление 2-х позиционное или 3-х позиционное. Дополнительные концевые микропереключатели. Напряжение питания 24 В, Управление воздушными клапанами площадью до 0,8 м² Крутящий момент 4 Нм
|
Номинальное напряжение |
24 В=/ 24 В~ |
|
|
Диапазон номинального напряжения |
21.6…26.4 В |
|
|
Потребляемая мощность |
при движении |
3.5 Вт |
|
в покое |
0,5 Вт |
|
|
Крутящий момент |
8 Нм |
|
|
Угол поворота |
0°...90° |
|
|
Время поворота |
30-45 сек. |
|
|
Индикация положения |
Механическая - указатель |
|
|
Класс защиты |
II (все изолировано) |
|
|
Степень защиты корпуса |
IP 44 |
|
|
Уровень шума |
макс. 45 дБ |
|
|
Температура окружающей среды |
-30°…+60° С |
|
|
Рабочая температура |
-30°…+50° С |
|
|
Влажность |
5%...95% без конденсата |
|
|
Техобслуживание |
Не требуется |
|
|
Срок службы |
60 000 циклов |
|
|
Вес (не более) |
2 кг |
|
Электропривод предназначен для управления воздушными клапанами систем вентиляции зданий и сооружений.Управление 2-х позиционное или 3-х позиционное. Дополнительные концевые микропереключатели. Напряжение питания 24 В, Управление воздушными клапанами площадью до 3 м² Крутящий момент 16 Нм
|
Номинальное напряжение |
24 В=/ 24 В~ |
|
|
Диапазон номинального напряжения |
21.6…26.4 В |
|
|
Потребляемая мощность |
при движении |
3.5 Вт |
|
в покое |
0,5 Вт |
|
|
Крутящий момент |
16 Нм |
|
|
Угол поворота |
0°...90° |
|
|
Время поворота |
80-110 сек. |
|
|
Индикация положения |
Механическая - указатель |
|
|
Класс защиты |
II (все изолировано) |
|
|
Степень защиты корпуса |
IP 44 |
|
|
Уровень шума |
макс. 45 дБ |
|
|
Температура окружающей среды |
-30°…+60° С |
|
|
Рабочая температура |
-30°…+50° С |
|
|
Влажность |
5%...95% без конденсата |
|
|
Техобслуживание |
Не требуется |
|
|
Срок службы |
60 000 циклов |
|
|
Вес (не более) |
2 кг |
|
Электропривод предназначен для управления воздушными клапанами систем вентиляции зданий и сооружений.Управление 2-х позиционное или 3-х позиционное. Дополнительные концевые микропереключатели. Напряжение питания 24 В, Крутящий момент 32 Нм. Возможно взрывозащищенное исполнение.
|
Номинальное напряжение |
24 В=/ 24 В~ |
|
|
Диапазон номинального напряжения |
21.6…26.4 В |
|
|
Потребляемая мощность |
при движении |
3.5 Вт |
|
в покое |
0,5 Вт |
|
|
Крутящий момент |
32 Нм |
|
|
Угол поворота |
0°...90° |
|
|
Время поворота |
180 сек. |
|
|
Индикация положения |
Механическая - указатель |
|
|
Класс защиты |
II (все изолировано) |
|
|
Степень защиты корпуса |
IP 44 |
|
|
Уровень шума |
макс. 45 дБ |
|
|
Температура окружающей среды |
-30°…+60° С |
|
|
Рабочая температура |
-30°…+50° С |
|
|
Влажность |
5%...95% без конденсата |
|
|
Техобслуживание |
Не требуется |
|
|
Срок службы |
60 000 циклов |
|
|
Вес (не более) |
2 кг |
|
Электропривод предназначен для управления воздушными клапанами систем вентиляции зданий и сооружений.Управление 2-х позиционное или 3-х позиционное. Дополнительные концевые микропереключатели. Напряжение питания 220 В, Управление воздушными клапанами площадью до 0,4 м² Крутящий момент 2 Нм.
|
Номинальное напряжение |
230 В~ 50/60 Гц |
|
|
Диапазон рабочего напряжения |
198…242 В |
|
|
Потребляемая мощность |
при движении |
2,5 Вт |
|
в покое |
0,7 Вт |
|
|
Крутящий момент |
2 Нм |
|
|
Угол поворота |
0°...90° |
|
|
Время поворота |
60-90 сек. |
|
|
Индикация положения |
Механическая - указатель |
|
|
Класс защиты |
II (все изолировано) |
|
|
Степень защиты корпуса |
IP 54 |
|
|
Уровень шума |
макс. 45 дБ |
|
|
Температура окружающей среды |
-30°…+60° С |
|
|
Рабочая температура |
-30°…+50° С |
|
|
Влажность |
5%...95% без конденсата |
|
|
Техобслуживание |
Не требуется |
|
|
Срок службы |
60 000 циклов |
|
|
Вес (не более) |
0,6 кг |
|
Электропривод предназначен для управления воздушными клапанами систем вентиляции зданий и сооружений.Управление 2-х позиционное или 3-х позиционное. Дополнительные концевые микропереключатели. Напряжение питания 220 В, Управление воздушными клапанами площадью до 0,8 м² Крутящий момент 4 Нм.
|
Номинальное напряжение |
230 В~ 50/60 Гц |
|
|
Диапазон рабочего напряжения |
198…242 В |
|
|
Потребляемая мощность |
при движении |
2,5 Вт |
|
в покое |
0,7 Вт |
|
|
Крутящий момент |
4 Нм |
|
|
Угол поворота |
0°...90° |
|
|
Время поворота |
70-100 сек. |
|
|
Индикация положения |
Механическая - указатель |
|
|
Класс защиты |
II (все изолировано) |
|
|
Степень защиты корпуса |
IP 54 |
|
|
Уровень шума |
макс. 45 дБ |
|
|
Температура окружающей среды |
-30°…+60° С |
|
|
Рабочая температура |
-30°…+50° С |
|
|
Влажность |
5%...95% без конденсата |
|
|
Техобслуживание |
Не требуется |
|
|
Срок службы |
60 000 циклов |
|
|
Вес (не более) |
0,6 кг |
|
Электропривод предназначен для управления воздушными клапанами систем вентиляции зданий и сооружений.Управление 2-х позиционное или 3-х позиционное. Дополнительные концевые микропереключатели. Напряжение питания 220 В, Управление воздушными клапанами площадью до 1,5 м² Крутящий момент 8 Нм. Возможно взрывозащищенное исполнение.
|
Номинальное напряжение |
220/230 В~ 50/60 Гц |
|
Диапазон номинального напряжения |
207…253 В |
|
Потребляемая мощность при движении |
4 Вт |
|
Крутящий момент |
8 Нм |
|
Угол поворота |
0°...90° |
|
Время поворота |
30-45 сек. |
|
Индикация положения |
Механическая - указатель |
|
Класс защиты |
II (все изолировано) |
|
Степень защиты корпуса |
IP 54 |
|
Уровень шума |
макс. 45 дБ |
|
Температура окружающей среды |
-30°…+60° С |
|
Рабочая температура |
-30°…+50° С |
|
Влажность |
5%...95% без конденсата |
|
Техобслуживание |
Не требуется |
|
Срок службы |
60 000 циклов |
|
Вес (не более) |
0,7 кг |
Электропривод предназначен для управления воздушными клапанами систем вентиляции зданий и сооружений.Управление 2-х позиционное или 3-х позиционное. Дополнительные концевые микропереключатели. Напряжение питания 220 В, Управление воздушными клапанами площадью до 3 м² Крутящий момент 16 Нм. Возможно взрывозащищенное исполнение.
|
Номинальное напряжение |
220/230 В~ 50/60 Гц |
|
Диапазон номинального напряжения |
207…253 В |
|
Потребляемая мощность при движении |
4 Вт |
|
Крутящий момент |
16 Нм |
|
Угол поворота |
0°...90° |
|
Время поворота |
80-110 сек. |
|
Индикация положения |
Механическая - указатель |
|
Класс защиты |
II (все изолировано) |
|
Степень защиты корпуса |
IP 44 |
|
Уровень шума |
макс. 45 дБ |
|
Температура окружающей среды |
-30°…+60° С |
|
Рабочая температура |
-30°…+50° С |
|
Влажность |
5%...95% без конденсата |
|
Техобслуживание |
Не требуется |
|
Срок службы |
60 000 циклов |
|
Вес (не более) |
2 кг |
Электропривод предназначен для управления воздушными клапанами систем вентиляции зданий и сооружений. Управление 2-х позиционное или 3-х позиционное. Дополнительные концевые микропереключатели. Напряжение питания ~230 В, Крутящий момент 32 Нм. Возможно взрывозащищенное исполнение.
|
Номинальное напряжение |
220/230 В~ 50/60 Гц |
|
Диапазон номинального напряжения |
207…253 В |
|
Потребляемая мощность при движении |
4 Вт |
|
Крутящий момент |
32 Нм |
|
Угол поворота |
0°...90° |
|
Время поворота |
180 сек. |
|
Индикация положения |
Механическая - указатель |
|
Класс защиты |
II (все изолировано) |
|
Степень защиты корпуса |
IP 44 |
|
Уровень шума |
макс. 45 дБ |
|
Температура окружающей среды |
-30°…+60° С |
|
Рабочая температура |
-30°…+50° С |
|
Влажность |
5%...95% без конденсата |
|
Техобслуживание |
Не требуется |
|
Срок службы |
60 000 циклов |
|
Вес (не более) |
2 кг |
Электропривод предназначен для управления воздушными клапанами систем вентиляции зданий и сооружений. Электропривод с возвратной пружиной. Напряжение питания 24 В, Крутящий момент 3 Нм. Возможно взрывозащищенное исполнение.
|
Номинальное напряжение |
24 В=/ 24 В~ 50…60 Гц |
|
|
Диапазон номинального напряжения |
21.6…26.4 B |
|
|
Потребляемая мощность |
при движении |
5 Вт |
|
при удержании |
2 Вт |
|
|
расчетная мощность |
5 ВА |
|
|
Соединительный кабель двигателя |
1 м; 2 х 0,75 мм² |
|
|
Крутящий момент |
двигателя |
Min 3 Нм при ном. напряжении |
|
пружины |
Min 3 Нм |
|
|
Направление поворота |
Выбирается установкой L/R |
|
|
Угол поворота |
0°...90° |
|
|
Время поворота |
двигателя |
34 сек. |
|
пружины |
≤ 10 сек. |
|
|
Индикация положения |
Механическая - указатель |
|
|
Класс защиты |
III (безопасное низкое напряжение) |
|
|
Степень защиты корпуса |
IP 54 |
|
|
Уровень шума |
ниже 62 дБ |
|
|
Температура окружающей среды |
-30°…+60° С |
|
|
Рабочая температура |
-30°…+50° С |
|
|
Влажность |
5%...95% без конденсата |
|
|
Техобслуживание |
Не требуется |
|
|
Срок службы |
60 000 циклов |
|
|
Вес (не более) |
1,8 кг |
|

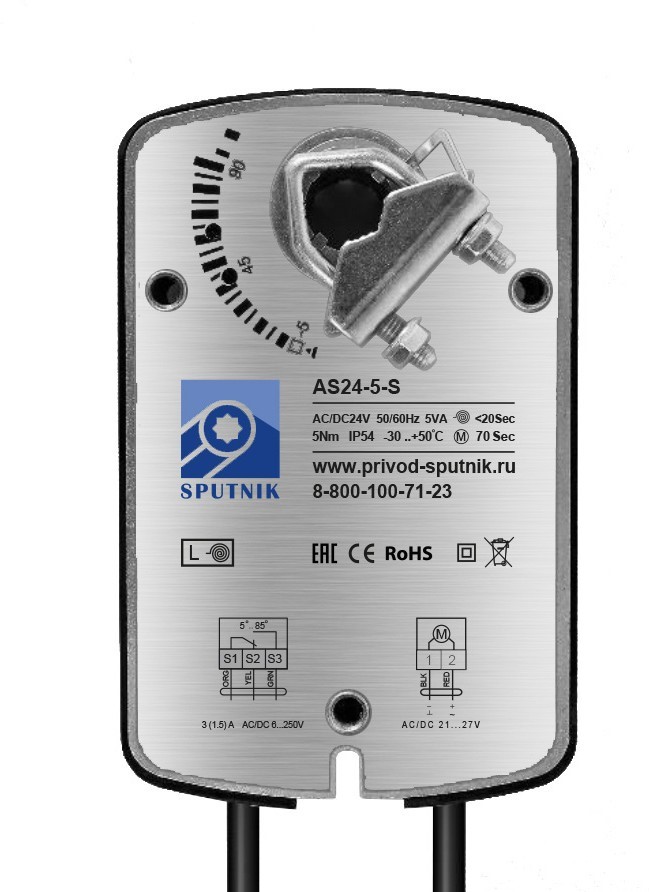

Электропривод предназначен для управления воздушными клапанами систем вентиляции зданий и сооружений. Электропривод с возвратной пружиной. Напряжение питания 24 В, Управление воздушными клапанами площадью до 0,8 м² Крутящий момент 5 Нм. Возможно взрывозащищенное исполнение. Вспомогательный переключатель.
|
Номинальное напряжение |
24 В=/ 24 В~ 50…60 Гц |
|
|
Диапазон номинального напряжения |
21.6…26.4 B |
|
|
Потребляемая мощность |
при движении |
5 Вт |
|
при удержании |
2 Вт |
|
|
расчетная мощность |
5 ВА |
|
|
Соединительный кабель |
двигателя |
1 м; 2 х 0,75 мм² |
|
концевого переключателя |
1 м; 3 х 0,5 мм² |
|
|
Вспомогательный переключатель для AS24-5-S |
3(1.5) А, АС 250 В |
|
|
Крутящий момент |
двигателя |
Min 5 Нм при ном. напряжении |
|
пружины |
Min 5 Нм |
|
|
Точки переключения для AS24-5-S |
5°...85° |
|
|
Направление поворота |
Выбирается установкой L/R |
|
|
Угол поворота |
0°...90° |
|
|
Время поворота |
двигателя |
70 сек. |
|
пружины |
≤ 20 сек. |
|
|
Индикация положения |
Механическая - указатель |
|
|
Класс защиты |
II (все изолировано) |
|
|
Степень защиты корпуса |
IP 54 |
|
|
Уровень шума |
макс. 45 дБ |
|
|
Температура окружающей среды |
-30°…+60° С |
|
|
Рабочая температура |
-30°…+50° С |
|
|
Влажность |
5%...95% без конденсата |
|
|
Техобслуживание |
Не требуется |
|
|
Срок службы |
60 000 циклов |
|
|
Вес (не более) |
1,9 кг |
|
Электропривод предназначен для управления воздушными клапанами систем вентиляции зданий и сооружений. Электропривод с возвратной пружиной. Напряжение питания 24 В, Управление воздушными клапанами площадью до 2 м² Крутящий момент 10 Нм. Возможно взрывозащищенное исполнение. Вспомогательный переключатель.
|
Номинальное напряжение |
24 В=/ 24 В~ 50…60 Гц |
|
|
Диапазон номинального напряжения |
21.6…26.4 В |
|
|
Потребляемая мощность |
при движении |
5 Вт |
|
при удержании |
2,5 Вт |
|
|
расчетная мощность |
10 ВА |
|
|
Соединительный кабель |
двигателя |
1 м; 2 х 0,75 мм² |
|
концевого переключателя |
1 м; 6 х 0,5 мм² |
|
|
Вспомогательные переключатели для AS24-10-S |
3(1.5) А, АС 250 В |
|
|
Крутящий момент |
двигателя |
Min 10 Нм при ном. напряжении |
|
пружины |
Min 10 Нм |
|
|
Точки переключения для AS24-10-S |
5°...80° |
|
|
Направление поворота |
Выбирается установкой L/R |
|
|
Угол поворота |
0°...90° (-5°…90° механически) |
|
|
Время поворота |
двигателя |
100 сек. |
|
пружины |
≤ 25 сек. |
|
|
Индикация положения |
Механическая - указатель |
|
|
Класс защиты |
II (все изолировано) |
|
|
Степень защиты корпуса |
IP 54 |
|
|
Уровень шума |
макс. 62 дБ |
|
|
Температура окружающей среды |
-30°…+60° С |
|
|
Рабочая температура |
-30°…+50° С |
|
|
Влажность |
5%...95% без конденсата |
|
|
Техобслуживание |
Не требуется |
|
|
Срок службы |
60 000 циклов |
|
|
Вес (не более) |
2,7 кг |
|
Электропривод предназначен для управления воздушными клапанами систем вентиляции зданий и сооружений. Электропривод с возвратной пружиной. Напряжение питания 24 В, Крутящий момент 15 Нм. Возможно взрывозащищенное исполнение. Вспомогательный переключатель.
|
Номинальное напряжение |
24 В=/ 24 В~ 50…60 Гц |
|
|
Диапазон номинального напряжения |
21.6…26.4 В |
|
|
Потребляемая мощность |
при движении |
5 Вт |
|
при удержании |
2,5 Вт |
|
|
расчетная мощность |
10 ВА |
|
|
Соединительный кабель |
двигателя |
1 м; 2 х 0,75 мм² |
|
концевого переключателя |
1 м; 6 х 0,5 мм² |
|
|
Вспомогательные переключатели для AS24-15-S |
3(1.5) А, АС 250 В |
|
|
Крутящий момент |
двигателя |
Min 15 Нм при ном. напряжении |
|
пружины |
Min 15 Нм |
|
|
Точки переключения для AS24-15-S |
5°...80° |
|
|
Направление поворота |
Выбирается установкой L/R |
|
|
Угол поворота |
0°...90° (-5°…90° механически) |
|
|
Время поворота |
двигателя |
150 сек. |
|
пружины |
≤ 30 сек. |
|
|
Индикация положения |
Механическая - указатель |
|
|
Класс защиты |
II (все изолировано) |
|
|
Степень защиты корпуса |
IP 54 |
|
|
Уровень шума |
макс. 62 дБ |
|
|
Температура окружающей среды |
-30°…+60° С |
|
|
Рабочая температура |
-30°…+50° С |
|
|
Влажность |
5%...95% без конденсата |
|
|
Техобслуживание |
Не требуется |
|
|
Срок службы |
60 000 циклов |
|
|
Вес (не более) |
2,7 кг |
|
Электропривод предназначен для управления воздушными клапанами систем вентиляции зданий и сооружений. Электропривод с возвратной пружиной. Напряжение питания 230 В, Крутящий момент 3 Нм. Возможно взрывозащищенное исполнение.
|
Номинальное напряжение |
220/230 В~ 50…60 Гц |
|
|
Диапазон номинального напряжения |
198…242 B |
|
|
Потребляемая мощность |
при движении |
5 Вт |
|
при удержании |
2 Вт |
|
|
расчетная мощность |
5 ВА |
|
|
Соединительный кабель двигателя |
1 м; 2 х 0,75 мм² |
|
|
Крутящий момент |
двигателя |
Min 3 Нм при ном. напряжении |
|
пружины |
Min 3 Нм |
|
|
Направление поворота |
Выбирается установкой L/R |
|
|
Угол поворота |
0°...90° |
|
|
Время поворота |
двигателя |
32 сек. |
|
пружины |
≤ 10 сек. |
|
|
Индикация положения |
Механическая - указатель |
|
|
Класс защиты |
II (двойная изоляция) |
|
|
Степень защиты корпуса |
IP 54 |
|
|
Уровень шума |
ниже 62 дБ |
|
|
Температура окружающей среды |
-30°…+60° С |
|
|
Рабочая температура |
-30°…+50° С |
|
|
Влажность |
5%...95% без конденсата |
|
|
Техобслуживание |
Не требуется |
|
|
Срок службы |
60 000 циклов |
|
|
Вес (не более) |
1,9 кг |
|
Электропривод предназначен для управления воздушными клапанами систем вентиляции зданий и сооружений. Электропривод с возвратной пружиной. Напряжение питания ~ 230 В, Крутящий момент 15 Нм. Вспомогательный переключатель. Возможно взрывозащищенное исполнение.
|
Номинальное напряжение |
220/230 В~ 50/60 Гц |
|
|
Диапазон номинального напряжения |
198…242 В~ |
|
|
Потребляемая мощность |
при движении |
5 Вт |
|
при удержании |
2 Вт |
|
|
расчетная мощность |
5 ВА |
|
|
Соединительный кабель |
двигателя |
1 м; 2 х 0,75 мм² |
|
концевого переключателя |
1 м; 3 х 0,5 мм² |
|
|
Вспомогательный переключатель для AS230-5-S |
3(1.5) А, АС 250 В |
|
|
Крутящий момент |
двигателя |
Min 5 Нм при ном. напряжении |
|
пружины |
Min 5 Нм |
|
|
Точки переключения для AS230-5-S |
5°...85° |
|
|
Направление поворота |
Выбирается установкой L/R |
|
|
Угол поворота |
0°...90° |
|
|
Время поворота |
двигателя |
70 сек. |
|
пружины |
≤ 20 сек. |
|
|
Индикация положения |
Механическая - указатель |
|
|
Класс защиты |
II (все изолировано) |
|
|
Степень защиты корпуса |
IP 54 |
|
|
Уровень шума |
макс. 45 дБ |
|
|
Температура окружающей среды |
-30°…+60° С |
|
|
Рабочая температура |
-30°…+50° С |
|
|
Влажность |
5%...95% без конденсата |
|
|
Техобслуживание |
Не требуется |
|
|
Срок службы |
60 000 циклов |
|
|
Вес (не более) |
1,9 кг |
|
Электропривод предназначен для управления воздушными клапанами систем вентиляции зданий и сооружений. Электропривод с возвратной пружиной. Напряжение питания ~ 230 В, Крутящий момент 10 Нм. Вспомогательный переключатель. Возможно взрывозащищенное исполнение.
|
Номинальное напряжение |
220/230 В~ 50/60 Гц |
|
|
Диапазон номинального напряжения |
207…253 В~ |
|
|
Потребляемая мощность |
при движении |
6,5 Вт |
|
при удержании |
2,5 Вт |
|
|
расчетная мощность |
10 ВА |
|
|
Соединительный кабель |
двигателя |
1 м; 2 х 0,75 мм² |
|
концевого переключателя |
1 м; 6 х 0,5 мм² |
|
|
Вспомогательные переключатели для AS230-10-S |
3(1.5) А, АС 250 В |
|
|
Крутящий момент |
двигателя |
Min 10 Нм при ном. напряжении |
|
пружины |
Min 10 Нм |
|
|
Точки переключения для AS230-10-S |
5°...80° |
|
|
Направление поворота |
Выбирается установкой L/R |
|
|
Угол поворота |
0°...90° (-5°…90° механически) |
|
|
Время поворота |
двигателя |
100 сек. |
|
пружины |
≤ 25 сек. |
|
|
Индикация положения |
Механическая - указатель |
|
|
Класс защиты |
II (все изолировано) |
|
|
Степень защиты корпуса |
IP 54 |
|
|
Уровень шума |
макс. 62 дБ |
|
|
Температура окружающей среды |
-30°…+60° С |
|
|
Рабочая температура |
-30°…+50° С |
|
|
Влажность |
5%...95% без конденсата |
|
|
Техобслуживание |
Не требуется |
|
|
Срок службы |
60 000 циклов |
|
|
Вес (не более) |
2,7 кг |
|
Электропривод предназначен для управления воздушными клапанами систем вентиляции зданий и сооружений. Электропривод с возвратной пружиной. Напряжение питания ~ 230 В, Крутящий момент 10 Нм. Вспомогательный переключатель. Возможно взрывозащищенное исполнение.
|
Номинальное напряжение |
220/230 В~ 50/60 Гц |
|
|
Диапазон номинального напряжения |
207…253 В~ |
|
|
Потребляемая мощность |
при движении |
6,5 Вт |
|
при удержании |
2,5 Вт |
|
|
расчетная мощность |
10 ВА |
|
|
Соединительный кабель |
двигателя |
1 м; 2 х 0,75 мм² |
|
концевого переключателя |
1 м; 6 х 0,5 мм² |
|
|
Вспомогательные переключатели для AS230-15-S |
3(1.5) А, АС 250 В |
|
|
Крутящий момент |
двигателя |
Min 15 Нм при ном. напряжении |
|
пружины |
Min 15 Нм |
|
|
Точки переключения для AS230-15-S |
5°...80° |
|
|
Направление поворота |
Выбирается установкой L/R |
|
|
Угол поворота |
0°...90° (-5°…90° механически) |
|
|
Время поворота |
двигателя |
150 сек. |
|
пружины |
≤ 30 сек. |
|
|
Индикация положения |
Механическая - указатель |
|
|
Класс защиты |
II (все изолировано) |
|
|
Степень защиты корпуса |
IP 54 |
|
|
Уровень шума |
макс. 62 дБ |
|
|
Температура окружающей среды |
-30°…+60° С |
|
|
Рабочая температура |
-30°…+50° С |
|
|
Влажность |
5%...95% без конденсата |
|
|
Техобслуживание |
Не требуется |
|
|
Срок службы |
60 000 циклов |
|
|
Вес (не более) |
2,7 кг |
|
