Технические характеристики
Температура окружающего воздуха от -55 до +60 оС
Устойчивость к климатическим воздействиям исполнение У2 по ГОСТ 15159-69
Диаметр корпуса 164 мм
Резьба штуцера М20х1,5
Виброзащищенность группа L1 по ГОСТ 12997-84
Класс точности 1,5 (по заказу 1,0 на пределы 0,4-60 МПа)
Степень защиты приборов IP54
Напряжение питания (выбирать из рядов) ~/=12-24 В, ~/=24-48 В, ~127/220 В
Потребляемая мощность не более 1 Вт
Средний срок службы 10 лет
Масса не более 4 кг
Материал корпуса алюминиевый сплав
Стекло органическое
Штуцер, трубчатая пружина латунь, бронза
Трибко-секторный механизм бронза, латунь, нержавеющая сталь
Циферблат алюминиевый сплав, окрашенный в белый цвет
Пределы измерений в МПа (по заказу поставляются в единицах измерения кПа, кгс/см2, бар)
ДМ2005фСг1Ех от 0 до 0,1; 0,16; 0,25; 0,4; 0,6; 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100; 160
ДА2005фСг1Ех от -0,1 до 0,06; 0,15; 0,3; 0,5; 0,9; 1,5; 2,4
ДВ2005фСг1Ех от -0,1 до 0
Сигнализирующее устройство имеет замыкающий и размыкающий контакты на реле как левой, так и правой уставок и позволяет производить подключения внешних цепей в исполнении III÷VI по ГОСТ 2405-88, а также задействовать одновременно оба контакта на каждом реле.
Разрывная мощность контактов электромагнитных реле при силе тока от 0,01 до 5 А:
для переменного тока, ВА- 500
для постоянного тока, Вт -120
Напряжение внешних коммутируемых цепей:
24; 27; 40; 110; 220 В-для цепей переменного тока;
24; 27; 40; 60; 110 -для цепей постоянного тока

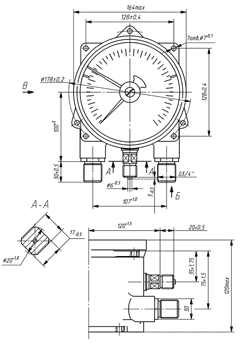

ЧЕРТЕЖИ
Как это работает
Принцип действия приборов основан на уровновешивании измеряемого давления силами упругой деформации чувсвительного элемента. Используется два вида таких элементов:
Измеряемое давление через штуцер поступает в полость измерительной пружины и посредством трибко-секторного механизма вызывает пропорциональлье движение стрелки по шкале.
На стрелке имеется поводок, который при достижении стрелкой нижней или верхней уставок открывает или закрывает заслонки оптопар, находящиеся под шкалой напротив уставок на своих держателях. Уставки устанавливаются на требуемые отметки шкалы от руки путем вращения кнопки в узле настройки, находящемся на стекле, с помощью отвертки, при этом посредством механической связи перемещая держатели оптопар. При открытии или закрытии заслонки оптопара подает сигнал на сигнализирующее устройство и изменяет положение нормально открытых или нормально закрытых контактов соответствующего ей реле на противоположное. Прибор оснащен двумя уставками с соответствующими каждой уставке оптопарой и реле.
