РД-2Р Реле давления для жидких и газообразных неагрессивных сред

Главная > Каталог > РОСМА Манометры, ЭКМ, термометры, реле > Автоматика > Реле давления

Тип РД-2Р, РД-2Р модель 35. Реле давления или прессостат применяется для переключения электрических цепей в зависимости от изменения давления среды. Это должны быть неагрессивные к медным сплавам жидкие или газообразные, не вязкие и не кристаллизующиеся среды с максимальной температурой до 110 °C (воздух, масло, вода, хладоны). Принцип работы реле заключается в следующем: когда значение давления в системе достигает определенной уставки, заданной заранее, происходит переключение однополюсного перекидного контакта. И затем реле срабатывает, замыкая или размыкая электрическую цепь. В момент, когда давление изменяется на величину настраиваемого дифференциала, реле возвращает контакт в исходное положение. Реле давления относится к категории автоматических устройств.

Универсальность реле давления заключается в возможности работать как при повышении, так и при понижении давления.

Область применения реле давления: системы теплоснабжения, вентиляции, водоснабжения, машиностроительная отрасль, защита различных механизмов, в частности, реле давления устанавливаются в насосных установках для защиты от сухого хода, вызванного резким снижением давления в системе. В компрессорах РД обеспечивают работу агрегата в автоматическом режиме.

Реле давления

Диапазон показаний, МПа	Дифференциал, МПа (настраиваемый)	Р перегруз. Макс, МПа
−0,05…0,3	0,02…0,15	1,6
−0,07…0,6	0,06…0,4	1,6
−0,02…0,8*	0,07…0,4*	1,6*
−0,02…0,8**	0,04…0,15**	1,6**
0,1…1	0,1…0,3	1,6
0,5…1,6	0,1…0,4	3,5
0,5…2,4	0,2…0,5	3,5
0,5…3	0,5…1	3,5

Воспроизводимость ±2%

Контакты Однополюсный перекидной контакт

Электрические характеристики 8, А ~220 В 16, А ~110 В

Рабочая температура -10… +70 °C

Корпус IP42 IP44 для РД-2Р-0,8 МПа модель 35. Алитированная сталь 10

Крышка Пластик, цвет белый

Материалы Штуцер и накидная гайка — хромированная сталь 10, Кронштейн и механизм — анодированная сталь 10, Сильфон — медный сплав, Шкала Алюминий, цвет черный, Стекло Органическое

Способ присоединения

Варианты монтажа На приборную панель или с помощью кронштейна

Кабельный ввод Для кабелей ∅6–14 мм (только для РД-2Р-0,8 МПа — модель 35)

Техническая документация ТУ 4218-001-4719015564-2010 ГОСТ 26005–83

Штуцер под развальцовку с накидной гайкой G¼ для крепления капиллярной трубки Резьба G¼ * Резьба G½ **

* — только для РД-2Р-0,8 МПа G¼ — модель 35

** — только для РД-2Р-0,8 МПа G½ — модель 35

Рабочий диапазон, МПа	Дифференциал, МПа (настраиваемый)	Р перегруз. макс, МПа
−0,05…0,3	0,035…0,15	1,6
−0,07…0,6	0,06…0,4	1,6
−0,02…0,8*	0,07…0,4*	1,6*
−0,02…0,8**	0,04…0,15**	1,6**
0,1…1	0,1…0,3	1,6
0,5…1,6	0,1…0,4	3,5
0,5…2,4	0,2…0,5	3,5
0,5…3	0,5…1	3,5

* — для РД-2Р модель 35 G¼
** — для РД-2Р модель 35 G½

РД-2P

Тип	Исполнение	Рабочий диапазон давлений, МПа	Резьба присоединения
РД-2Р	IP44	−0,05…0,3; −0,07…0,6; 0,1…1; 0,5…1,6; 0,5…2,4; 0,5…3	накидная гайка G¼ для крепления капиллярной трубки
РД-2Р модель 35	IP44	−0,02…0,8	резьба G¼, G½

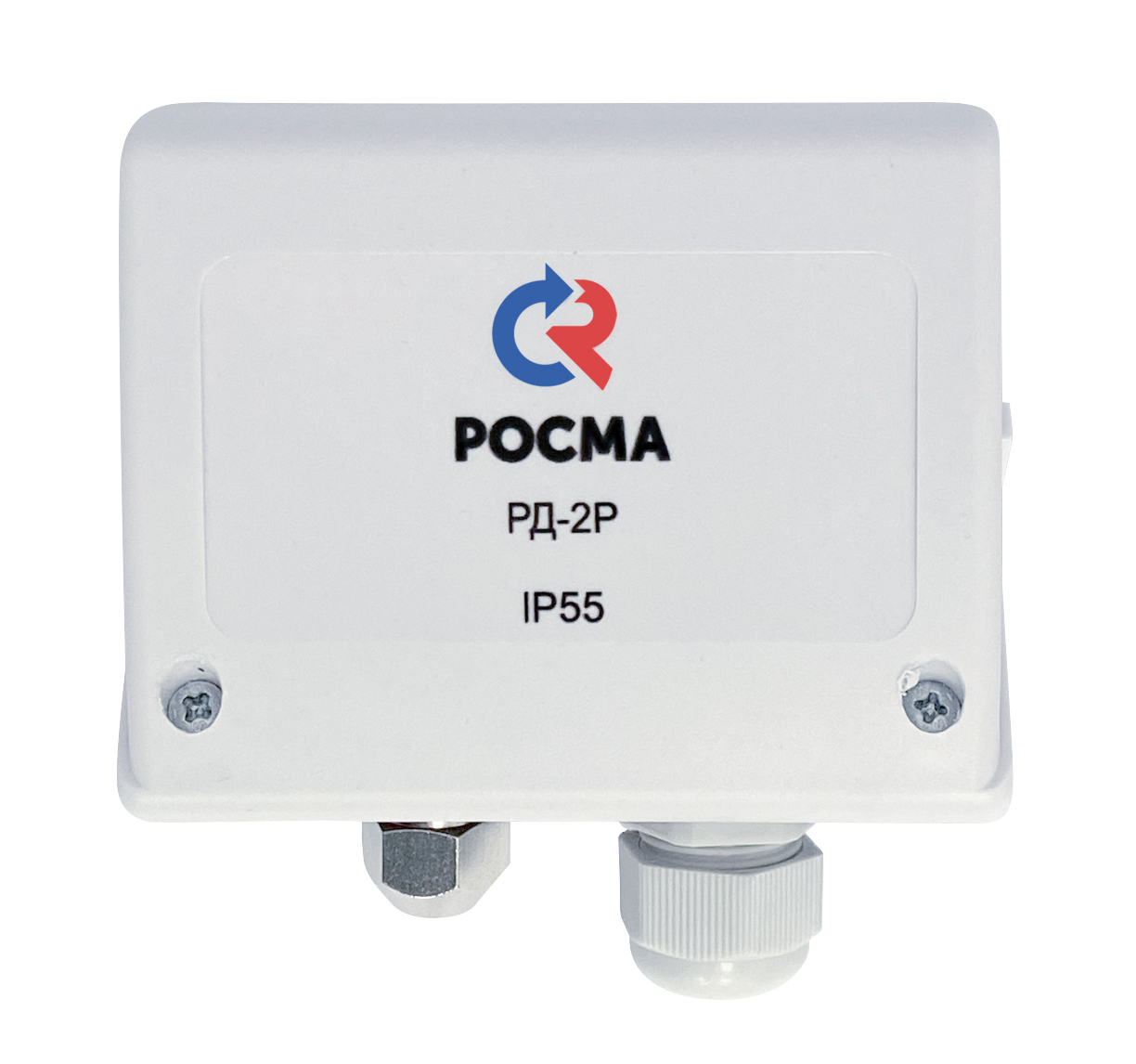

РД-2Р	IP55	−0,05…0,3; −0,07…0,6; 0,1…1; 0,5…1,6; 0,5…2,4; 0,5…3	накидная гайка G¼ для крепления капиллярной трубки
