ТРМ101 ПИД-регулятор с универсальным входом и RS-485

ТРМ101 ПИД-регулятор с универсальным входом и RS-485
Добавить в корзину Добавить в корзину

Назначение ПИД – регулятора ОВЕН ТРМ101

ПИД-регулятор температуры, давления или других физических величин в различных технологических процессах ОВЕН ТРМ101 предназначен для точного поддержания заданных параметров. Используется в составе сложного технологического оборудования: экструдеров, термопластавтоматов, печей, упаковочного, полиграфического, вакуум-формовочного оборудования и т. п.

Класс точности регулятора 0,5.
ПИД-регулятор температуры, давления и др. выпускается в щитовом корпусе типа Щ5, степень защиты IP54 со стороны передней панели.

Функциональные возможности ПИД-регулятора ОВЕН ТРМ101

  • УНИВЕРСАЛЬНЫЙ ВХОД для подключения широкого спектра датчиков температуры, давления, влажности и др.
  • ПИД-РЕГУЛИРОВАНИЕ измеренной величины с использованием «нагревателя» или «холодильника»
  • АВТОНАСТРОЙКА ПИД-регулятора по современному эффективному алгоритму
  • ДИСТАНЦИОННЫЙ ПУСК И ОСТАНОВКА ПИД-РЕГУЛЯТОРА с помощью внешнего устройства, подключенного к дополнительному входу 2
  • СИГНАЛИЗАЦИЯ о возникновении аварийной ситуации двух типов:
    – о выходе регулируемой величины за заданные пределы;
    – об обрыве в цепи регулирования (LBA)
  • РЕГУЛИРОВАНИЕ МОЩНОСТИ (например, для управления инфракрасной лампой) совместно с прибором ОВЕН БУСТ при использовании токового выхода 4...20 мА
  • БЕСКОНТАКТНОЕ УПРАВЛЕНИЕ НАГРУЗКОЙ через внешнее твердотельное реле
  • ВСТРОЕННЫЙ ИНТЕРФЕЙС RS-485 (протокол ОВЕН)
  • КОНФИГУРИРОВАНИЕ ПИД-регулятора температуры, давления и др. величин осуществляется на ПК или с передней панели прибора
  • УРОВНИ ЗАЩИТЫ ПАРАМЕТРОВ для разных групп специалистов
  • Два выхода в любых комбинациях: электромагнитное реле, оптосимистор, оптотранзистор, «токовая петля» 4...20 мА, унифицированное напряжение 0..10 В, специализированный выход для подключения твердотельного реле

В комплект поставки пид-регулятора бесплатно входит: ОРС-сервер, драйвер для работы со SCADA-системой TRACE MODE; библиотеки WIN DLL

Элементы управления и индикации

Верхний цифровой индикатор красного цвета в режиме РАБОТА отображает текущее значение измеряемой величины, при программировании – название параметра.

Нижний цифровой индикатор зеленого цвета отображает значение параметра при программировании.

Функции кнопок при программировании

для входа в МЕНЮ параметров, далее – в нужную группу параметров и для циклического пролистывания параметров в группе (при этом значение текущего параметра при каждом нажатии кнопки записывается в память).

служат для перехода между пунктами МЕНЮ параметров;

увеличивает значение параметра

уменьшает значение параметра

Одновременное нажатие кнопок - доступ к набору кода для входа в группу защищенных параметров

Светодиоды показывают состояние, в котором находится прибор

«СТОП»

регулятор остановлен

«АН»

идет автонастройка

«РУЧ»

прибор находится в режиме ручного управления

«RS»

прибор осуществляет обмен данными с сетью RS 485

«К1»

включено ВУ1

«К2»

включено ВУ2

«AL»

регулируемая величина выходит за заданные пределы;

«LBA»

обнаружен обрыв в цепи регулирования.

Функциональная схема прибора ОВЕН ТРМ101

Универсальный измерительный вход

Терморегулятор ОВЕН ТРМ101 имеет один универсальный вход (вход 1) для подключения датчиков следующих типов:

  • термопреобразователей соротивления ТСМ 50М/100М, ТСП 50П/100П, ТСМ гр.23, ТСП гр.21, Pt100;
  • термопар ТХК(L), TXA(К), THH(N), ТЖК(J), ТПП(S), ТПП(R), ТПР(В), ТМК(Т), ТВР (А-1, А-2, А-3);
  • датчиков с унифицированным сигналом тока 0…5 мА, 0(4)…20 мА и напряжения 0…1 В, –50…+50 мВ.

Дополнительный вход для дистанционного управления

К дополнительному входу (вход 2) ТРМ101 можно подключить внешний ключ для дистанционного пуска/остановки регулирования.

Цифровая фильтрация и коррекция входного сигнала

ОВЕН ТРМ101 осуществляет цифровую фильтрацию входного сигнала от помех и коррекцию измерительной характеристики датчика ("сдвиг", "наклон").

Для датчиков с унифицированным выходным сигналом тока или напряжения осуществляется масштабирование шкалы.

ПИД-регулятор

Прибор ОВЕН ТРМ101 осуществляет ПИД-регулирование измеренной величины, управляя "нагревателем" или "холодильником". Настройка коэффициентов ПИД-регулятора на объекте осуществляется автоматически (автонастройка).

Терморегулятор ОВЕН ТРМ101 управляет нагрузкой одним из двух методов:

  • импульсным (если выход ПИД-регулятора – э/м реле, транзисторная оптопара, симисторная оптопара, выход для управления внешним твердотельным реле);
  • аналоговым (если выход ПИД-регулятора – ЦАП 4...20 мА или 0...10 В).

Аварийная сигнализация о выходе регулируемой величины за заданные пределы

Терморегулятор ОВЕН ТРМ101 контролирует нахождение регулируемой величины в заданных пределах. Прибор выдает аварийный сигнал в одном из следующих случаев, когда значение измеренной величины:

1) выходит за заданный диапазон;

2) превышает уставку регулятора на заданную величину;

3) меньше уставки регулятора на заданную величину;

4) находится в заданном диапазоне;

5) аналог. п. 1 с блокировкой 1-го срабатывания;

6) аналог. п. 2 с блокировкой 1-го срабатывания;

7) аналог. п. 3 с блокировкой 1-го срабатывания;

8) превышает заданную величину по абсолютному значению;

9) меньше заданной величины по абсолютному значению;

10) аналог. п. 8 с блокировкой 1-го срабатывания;

11) аналог. п. 9 с блокировкой 1-го срабатывания.

Тип аварийной сигнализации задается пользователем.

Сигнализация об обрыве контура регулирования (LBA)

Эта функция позволяет определить аварию в контуре регулирования. Прибор контролирует скорость регулируемой величины и выдает сигнал, если при подаче максимального управляющего воздействия измеряемое значение регулируемой величины не меняется в течение определенного времени.

Выходные устройства прибора ТРМ101

В приборе устанавливаются два выходных устройства (ВУ).

Выходное устройство ПИД-регулятора (ВУ1) может быть следующих типов:

  • э/м реле;
  • транзисторная оптопара;
  • симисторная оптопара;
  • выход для управления внешним твердотельным реле;
  • цифроаналоговый преобразователь "параметр – ток 4...20 мА";
  • цифроаналоговый преобразователь "параметр – напряжение 0...10 В".

ВУ2 может быть:

  • ключевым (э/м реле, транзисторная оптопара, симисторная оптопара, выход для управления внешним твердотельным реле) для подключения внешнего устройства сигнализации или блокировки оборудования;
  • аналоговым (ЦАП 4...20 мА) для подключения регистрирующего устройства.

Интерфейс RS-485

В ТРМ101 установлен модуль интерфейса RS-485, организованный по стандартному протоколу ОВЕН.

Интерфейс RS-485 позволяет:

  • конфигурировать прибор на ПК (программа-конфигуратор предоставляется бесплатно);
  • передавать в сеть текущие значения измеренной величины и выходной мощности регулятора, а также любых программируемых параметров.

Подключение ТРМ101 к ПК производится через адаптер ОВЕН АС3-М или АС4.

При интеграции ТРМ101 в АСУ ТП в качестве программного обеспечения можно использовать SCADA-систему Owen Process Manager или какую-либо другую программу.

Компания ОВЕН бесплатно предоставляет для ТРМ101:

  • драйвер для Trace Mode;
  • OPC-сервер для подключения прибора к любой SCADA-системе или другой программе, поддерживающей OPC-технологию;
  • библиотеки WIN DLL для быстрого написания драйверов.

Современный эффективный алгоритм АВТОНАСТРОЙКИ ПИД-регулятора: разработан компанией ОВЕН совместно с ведущими российскими учеными

При автонастройке прибор вычисляет оптимальные для данного объекта значения коэффициентов ПИД-регулирования, а также постоянную времени цифрового фильтра и период следования управляющих импульсов.

Технические характеристики

Питание

Напряжение питания

90…245 В частотой 47...63 Гц

Универсальный вход 1

Предел допустимой основной погрешности измерения входного параметра

±0,5 %

Входное сопротивление при подключении источника сигнала:

– тока

100 Ом ± 0,1 %

– напряжения

не менее 100 кОм

Дополнительный вход 2

Сопротивление внешнего ключа:

– в состоянии «замкнуто»

0...1 кОм

– в состоянии «разомкнуто»

более 100 кОм

Выходы

Количество выходных устройств

2

Интерфейс связи

Тип интерфейса

RS-485

Скорость передачи данных

2.4; 4.8; 9.6; 14.4; 19.6; 28.8; 38.4; 57.6; 115.2 кбит/с

Корпус

Тип корпуса и его габаритные размеры (без элементов крепления)

щитовой Щ5, 48х48х102 мм

Степень защиты корпуса

IP54 (со стороны передней панели)

Характеристики выходных устройств

Обозн.

Тип выходного устройства (ВУ)

Электрические характеристики

Р

электромагнитное реле

1 А (ПИД-регулирование)
8 А (сигнализация)
при 220 В 50...60 Гц, cos Ф > 0,4 или 30 В пост. тока

К

транзисторная оптопара структуры n–p–n типа

200 мА при 50 В пост. тока

С

симисторная оптопара

50 мА при 240 В (пост. откр. симистор) или 0,5 А (симистор вкл. с частотой не более 50 Гц и tимп. = 5 мс)

И

цифроаналоговый преобразователь «параметр–ток 4…20 мА»

нагрузка 0…1000 Ом, напряжение питания 10...30 В пост. тока

У

цифроаналоговый преобразователь «параметр–напряжение 0…10 В»

нагрузка не менее 2 кОм, напряжение питания 15...32 В

Т

выход для управления
твердотельным реле

выходное напряжение 4...6 В
максимальный выходной ток 50 мА

Характеристики измерительных датчиков

Код in-t

Тип датчика

Диапазон измерений

r385

ТСП50 W100 = 1.385

–200…+750 °С

r.385

ТСП100 W100 = 1.385 (Pt 100)

–200…+750 °С

r391

ТСП50 W100 = 1.391

–200…+750 °С

r.391

ТСП100 W100 = 1.391

–200…+750 °С

r-21

ТСП гр. 21 (R0=46 Oм, W100 = 1.391)

–200…+750 °С

r426

ТСМ50 W100 = 1.426

–50…+200 °С

r.426

ТСМ100 W100 = 1.426

–50…+200 °С

r-23

ТСМ гр. 23 (R0=53 Ом, W100 = 1.426)

–50…+200 °С

r428

ТСМ50 W100 = 1.428

–190…+200 °С

r.428

ТСМ100 W100 = 1.428

–190…+200 °С

E_A1

термопара ТВР (А-1)

0…+2500 °С

E_A2

термопара ТВР (А-2)

0…+1800 °C

E_A3

термопара ТВР (А-3)

0…+1800 °C

E_ _b

термопара ТПР (В)

+200…+1800 °C

E_ _J

термопара ТЖК (J)

–200…+1200 °С

E_ _K

термопара ТХА (K)

–200…+1300 °С

E_ _L

термопара ТХК (L)

–200…+800 °С

E_ _n

термопара ТНН (N)

–200…+1300 °С

E_ _r

термопара ТПП (R)

0…+1750 °C

E_ _S

термопара ТПП (S)

0…+1750 °C

E_ _t

термопара ТМК (Т)

–200…+400 °C

i 0_5

ток 0…5 мА

0…100 %

i 0.20

ток 0…20 мA

0…100 %

i 4.20

ток 4…20 мА

0…100 %

U-50

напряжение –50…+50 мВ

0…100 %

U0_1

напряжение 0…1 В

0…100 %

Условия эксплуатации

Температура воздуха, окружающего корпус прибора

+1…+50 °C

Атмосферное давление

86...106,7 кПа

Относительная влажность воздуха (при 35 °C)

30...85 %

Общая схема подключения ТРМ101

Схемы подключения выходного устройства 1 (ВУ1)

ВУ1 типа Р

(э/м реле)

ВУ1 типа К

(транзисторная оптопара)

ВУ1 типа С

(симисторная оптопара)

ВУ1 типа Т

(для управления

твердотельным реле)

ВУ1 типа И

(ЦАП 4...20 мА)

ВУ1 типа У

(ЦАП 0...10 В)

Схемы подключения выходного устройства 2 (ВУ2)

ВУ2 типа Р

(э/м реле)

ВУ2 типа К

(транзисторная

оптопара)

ВУ2 типа С

(симисторная оптопара)

ВУ2 типа Т

(для управления твердотельным реле)

ВУ2 типа И

(ЦАП 4...20 мА)

ВУ2 типа У

(ЦАП 0...10 В)

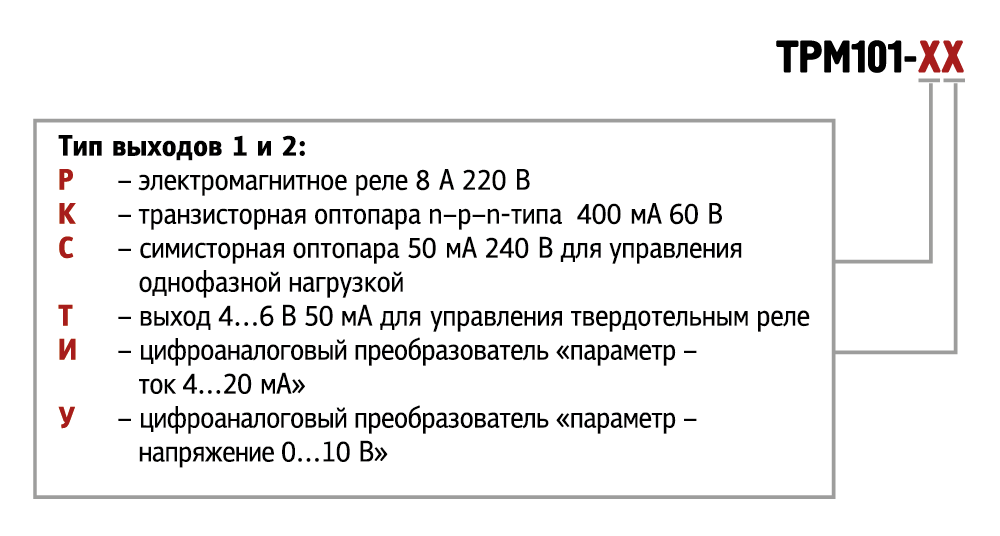

Модификации

Модификация ТРМ101

    Обращаем Ваше внимание на то, что вся представленная на сайте информация, касающаяся комплектаций, технических характеристик, а также стоимости оборудования носит информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 (2) Гражданского кодекса Российской Федерации.
