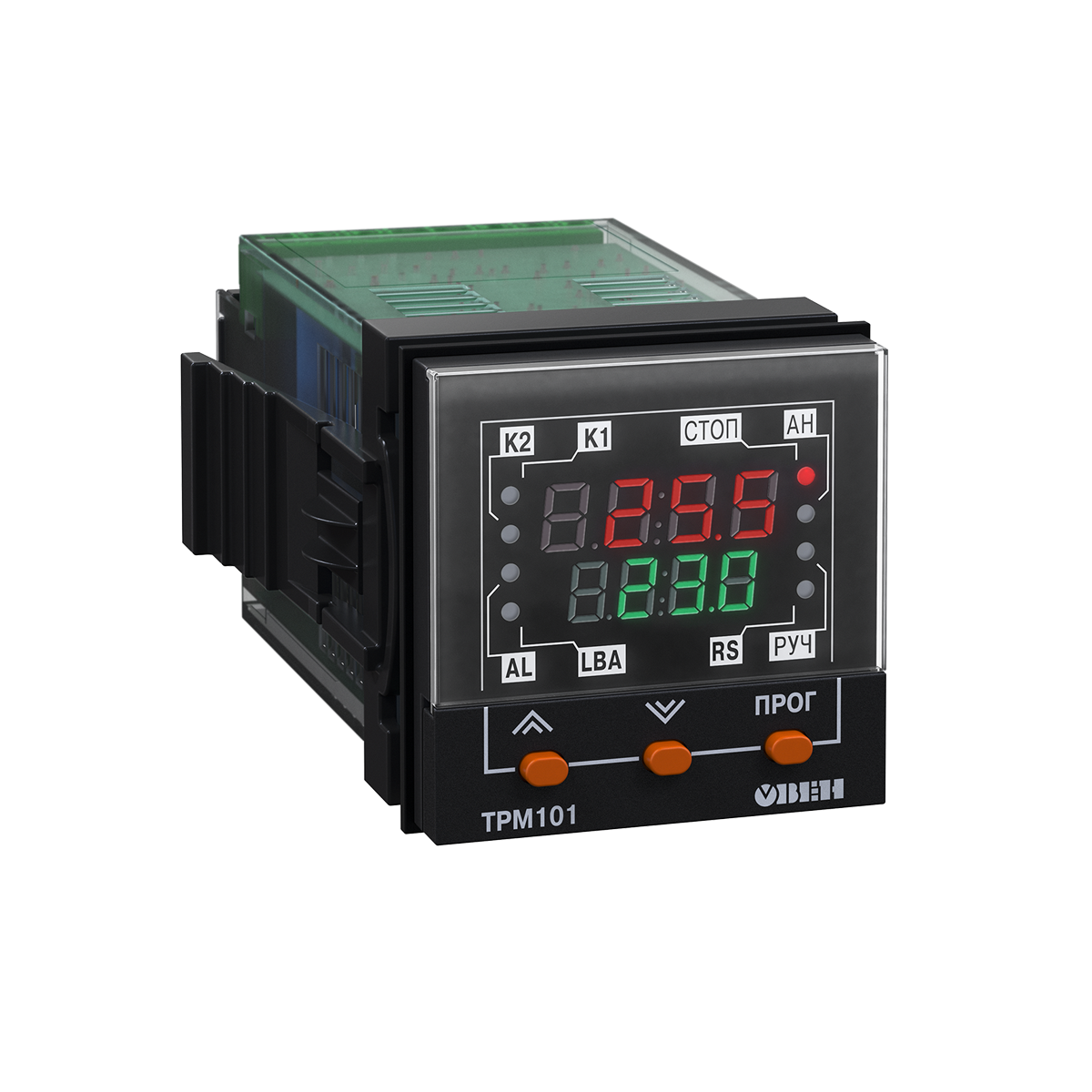

ТРМ101 ПИД-регулятор с универсальным входом в корпусе 48х48мм

Главная > Каталог > Контрольно - измерительные приборы. ОВЕН > Измерители-регуляторы > ТРМ101 ПИД-регулятор с универсальным входом в корп

Назначение ПИД – регулятора ОВЕН ТРМ101

ПИД-регулятор температуры, давления или других физических величин в различных технологических процессах ОВЕН ТРМ101 предназначен для точного поддержания заданных параметров. Используется в составе сложного технологического оборудования: экструдеров, термопластавтоматов, печей, упаковочного, полиграфического, вакуум-формовочного оборудования и т. п.

Класс точности регулятора 0,5.
ПИД-регулятор температуры, давления и др. выпускается в щитовом корпусе типа Щ5, степень защиты IP54 со стороны передней панели.

Функциональные возможности ПИД-регулятора ОВЕН ТРМ101

  • Универсальный вход для подключения широкого спектра датчиков температуры, давления, влажности и др.
  • ПИД-регулирование измеренной величины с использованием «нагревателя» или «холодильника»
  • Автонастройка ПИД-регулятора по современному эффективному алгоритму
  • Дистанционный пуск и остановка ПИД-регулятора с помощью внешнего устройства, подключенного к дополнительному входу 2
  • Сигнализация о возникновении аварийной ситуации двух типов:
    • о выходе регулируемой величины за заданные пределы
    • об обрыве в цепи регулирования (LBA)
  • Регулирование мощности (например, для управления инфракрасной лампой) совместно с прибором ОВЕН БУСТ при использовании токового выхода 4...20 мА
  • Бесконтактное управление нагрузкой через внешнее твердотельное реле
  • Встроенный интерфейс RS-485 (протокол ОВЕН)
  • Конфигурирование ПИД-регулятора температуры, давления и др. величин осуществляется на ПК или с передней панели прибора
  • Уровни защиты параметров для разных групп специалистов
  • Два выхода в любых комбинациях: электромагнитное реле, оптосимистор, оптотранзистор, «токовая петля» 4...20 мА, унифицированное напряжение 0..10 В, специализированный выход для подключения твердотельного реле

Функциональную схему регулятора можно посмотреть здесь, возможные схемы подключения регулятора здесь. В комплект поставки пид-регулятора бесплатно входит: ОРС-сервер, драйвер для работы со SCADA-системой TRACE MODE; библиотеки WIN DLL

Технические характеристики

Питание

Напряжение питания

90…245 В частотой  47...63 Гц

Универсальный вход 1

Предел допустимой основной погрешности измерения входного параметра

±0,5 %

Входное сопротивление при подключении источника сигнала:

– тока

100 Ом ± 0,1 %

– напряжения

не менее 100 кОм

Дополнительный вход 2

Сопротивление внешнего ключа:

– в состоянии «замкнуто»

0...1 кОм

– в состоянии «разомкнуто»

более 100 кОм

Выходы

Количество выходных устройств

2

Интерфейс связи

Тип интерфейса

RS-485

Скорость передачи данных

2.4; 4.8; 9.6; 14.4; 19.6; 28.8; 38.4; 57.6; 115.2 кбит/с

Корпус

Тип корпуса и его габаритные размеры (без элементов крепления)

щитовой Щ5, 48×48×102 мм

Степень защиты корпуса

IP54 (со стороны передней панели)

Характеристики выходных устройств

Обозначение

Тип выходного устройства (ВУ)

Электрические характеристики

Р

электромагнитное реле

1 А (ПИД-регулирование)
8 А (сигнализация)
при 220 В 50...60 Гц, cos > 0,4 или 30 В пост. тока

К

транзисторная оптопара структуры n–p–n типа

200 мА при 50 В пост. тока

С

симисторная оптопара

50 мА при 240 В (пост. откр. симистор) или 0,5 А (симистор вкл. с частотой не более 50 Гц и tимп. = 5 мс)

И

цифроаналоговый преобразователь «параметр–ток 4…20 мА»

нагрузка 0…1000 Ом, напряжение питания 10...30 В пост. тока

У

цифроаналоговый преобразователь «параметр–напряжение 0…10 В»

нагрузка не менее 2 кОм, напряжение питания 15...32 В

Т

выход для управления
твердотельным реле

выходное напряжение 4...6 В
максимальный выходной ток 50 мА

Характеристики измерительных датчиков

Код in-t

Тип датчика

Диапазон измерений

r385

ТСП50 W100 = 1.385

–200…+750 °С

r.385

ТСП100 W100 = 1.385 (Pt 100)

–200…+750 °С

r391

ТСП50 W100 = 1.391

–200…+750 °С

r.391

ТСП100 W100 = 1.391

–200…+750 °С

r-21

ТСП гр. 21 (R0=46 Oм, W100 = 1.391)

–200…+750 °С

r426

ТСМ50 W100 = 1.426

–50…+200 °С

r.426

ТСМ100 W100 = 1.426

–50…+200 °С

r-23

ТСМ гр. 23 (R0=53 Ом, W100 = 1.426)

–50…+200 °С

r428

ТСМ50 W100 = 1.428

–190…+200 °С

r.428

ТСМ100 W100 = 1.428

–190…+200 °С

E_A1

термопара ТВР (А-1)

0…+2500 °С

E_A2

термопара ТВР (А-2)

0…+1800 °C

E_A3

термопара ТВР (А-3)

0…+1800 °C

E_ _b

термопара ТПР (В)

+200…+1800 °C

E_ _J

термопара ТЖК (J)

–200…+1200 °С

E_ _K

термопара ТХА (K)

–200…+1300 °С

E_ _L

термопара ТХК (L)

–200…+800 °С

E_ _n

термопара ТНН (N)

–200…+1300 °С

E_ _r

термопара ТПП (R)

0…+1750 °C

E_ _S

термопара ТПП (S)

0…+1750 °C

E_ _t

термопара ТМК (Т)

–200…+400 °C

i 0_5

ток 0…5 мА

0…100 %

i 0.20

ток 0…20 мA

0…100 %

i 4.20

ток 4…20 мА

0…100 %

U-50

напряжение –50…+50 мВ

0…100 %

U0_1

напряжение 0…1 В

0…100 %

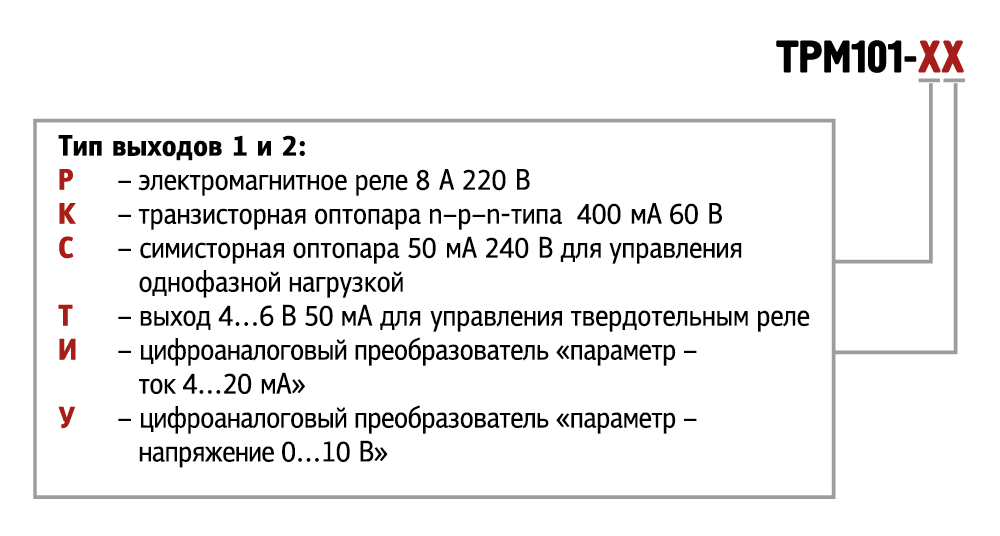

Модификации

Руководство по эксплуатации
