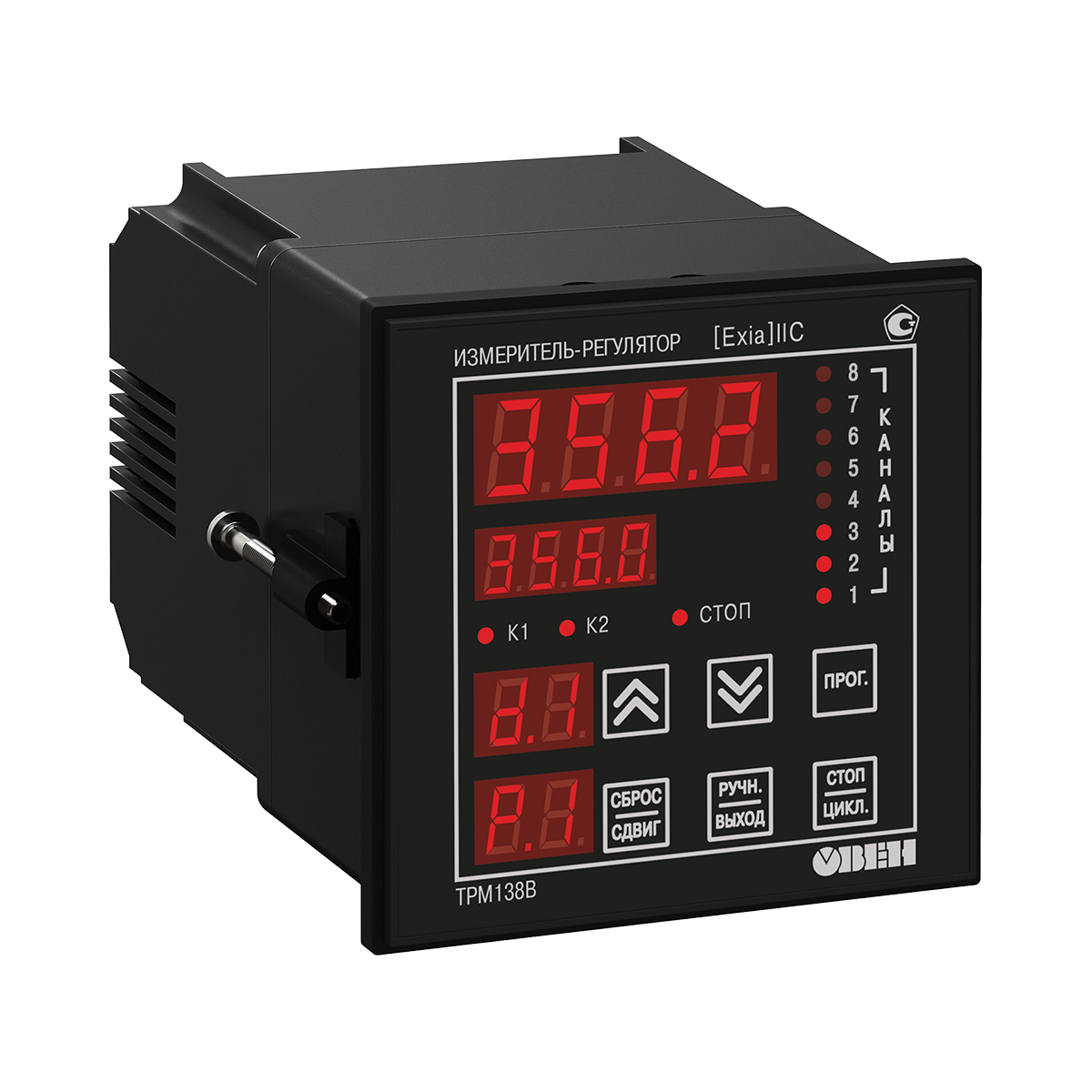

ТРМ138В восьмиканальный регулятор для взрывоопасных зон с RS-485

Главная > Каталог > Контрольно - измерительные приборы. ОВЕН > Измерители-регуляторы > ТРМ138В восьмиканальный регулятор для взрывоопасны

Назначение прибора ОВЕН ТРМ138В

Аналог ТРМ138 со встроенными барьерами искрозащиты.

Может применяться в пищевой, медицинской, химической, нефтеперерабатывающей промышленности. Предназначен для подключения датчиков, находящихся во взрывоопасных зонах.

Может быть использован в качестве многозонного регулятора, многопороговой сигнализации, а также как восьмиканальный активный барьер искрозащиты.

Прибор выпускается в щитовом корпусе типа Щ4

Производство лакокрасочных материалов

Нефтяная и газовая промышленность

Мукомольное производство

Химическая промышленность

Спиртовое производство

Цементные заводы

Производство мебели

Зернохранилища, силосные ямы для заготовки кормов

Целлюлозно-бумажные комбинаты

Автозаправочные станции

Функциональные возможности регулятора ОВЕН ТРМ138В

Восемь универсальных входов для подключения от 1 до 8 датчиков разного типа в любых комбинациях, что позволяет одновременно измерять и контролировать несколько различных физических величин (температуру, влажность, давление и др.)
Встроенный барьер искрозащиты для линий связи прибора с датчиками (маркировка взрывозащиты [Exia]IIC)
Вычисление дополнительных величин:
- средних значений от 2 до 8 измеренных величин
- разностей измеренных величин
- скорости изменения измеряемой величины.
До восьми каналов регулирования по двухпозиционному закону (для каналов с ВУ типа Р,К,С) или регистрации на токовом выходе 4...20 мА.
Восемь встроенных выходных УСТРОЙСТВ различных типов в выбранной пользователем комбинации
Возможность работы в качестве восьмиканального активного барьера искрозащиты в модификации с токовыми выходами
Режим ручного управления выходными устройствами
Конфигурирование функциональной схемы и установка параметров на ПК или кнопками на лицевой панели прибора
Набор стандартных конфигураций
Встроенный интерфейс RS-485 (протокол ОВЕН, Modbus ASCII/RTU)

Маркировка взрывозащиты [Exia]IIC

Искробезопасные цепи уровня ia (особовзрывобезопасные).

Принадлежность к группе IIC, что позволяет использовать подключенные датчики в наиболее взрывоопасных нерудничных средах (водород, метан, ацетилен).

* Для измерения давления, влажности, расхода и др. величин используются датчики с унифицированным выходным сигналом тока 0...5 мА, 0(4)...20 мА или напряжения 0...50 мВ, 0...1 В.
Бесплатно: ОРС-сервер, драйвер для работы со SCADA-системой TRACE MODE; библиотеки DLL.

Технические характеристики

Напряжение питания	90…245 В частотой 47...63 Гц
Количество универсальных входов	8
Входное сопротивление при подключении источника сигнала: – тока – напряжения	100 Ом ± 0,1 % (при подключении внешнего резистора) не менее 100 кОм
Предел допустимой основной погрешности измерения входного параметра:
– при использовании термопары	±0,5 %
– при использовании других первичных преобразователей	±0,25 %
Время опроса одного входа	не более 1 с
Напряжение питания активных датчиков	20...28 В постоянного тока
Максимально допустимый ток	150 мА
Количество выходных устройств	8
Протокол передачи данных	ОВЕН, Modbus RTU, Modbus ASCII
Тип интерфейса связи с ПК	RS-485
Скорость передачи данных	2.4; 4.8; 9.6; 14.4; 19.6; 28.8; 38.4; 57.6; 115.2 кбит/с
Тип кабеля	экранированная витая пара
Тип и габаритные размеры корпуса	щитовой Щ4, 96×96×145 мм
Степень защиты корпуса	IP54 со стороны передней панели
Вид взрывозащиты для линий связи	«искробезопасная электрическая цепь» уровня «ia»

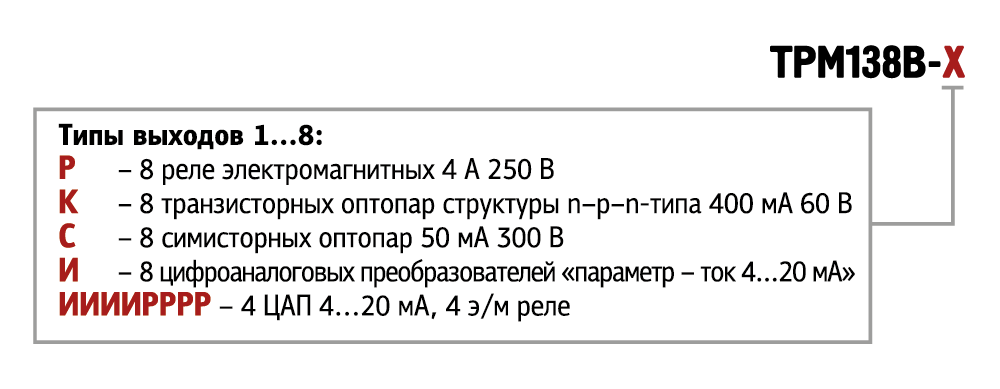

Характеристики выходных устройств

Обозн.	Тип выходного устройства	Электрические характеристики
Р	электромагнитное реле	4 А при 230 В
К	транзисторная оптопара структуры n–p–n типа	400 мА при 60 В
С	симисторная оптопара	50 мА при 300 В(пост. откр. симистор) или 0,5 А (симистор вкл. с частотой не более 50 Гц и tимп. = 5 мс)
И	цифроаналоговый преобразователь «параметр–ток 4…20 мА»	сопротивление нагрузки 0…800 Ом

Характеристики измерительных датчиков

Тип датчика	Диапазон измерений	Разрешающая способность
ТСМ 50М W100 = 1.426	–50…+200 °С	0,1 °С
ТСМ 50М W100 = 1.428	–190…+200 °С	0,1 °С
ТСМ 100М W100 = 1.426	–50…+200 °С	0,1 °С
ТСМ 100М W100 = 1.428	–190…+200 °С	0,1 °С
ТСП 50П W100 = 1.385	–200…+750 °С	0,1 °С
ТСП 50П W100 = 1.391	–200…+750 °С	0,1 °С
ТСП 100П W100 = 1.385 (Pt 100)	–200…+750 °С	0,1 °С
ТСП 100П W100 = 1.391	–200…+750 °С	0,1 °С
ТСМ гр. 23 (R0=53 Ом, W100 = 1.426)	–50…+200 °С	0,1 °С
термопара ТХК (L)	–50…+750 °С	0,1 °С
термопара ТЖК (J)	–50…+900 °С	0,1 °С
термопара ТНН (N)	–50…+1300 °С	1 °С
термопара ТХА (K)	–50…+1300 °С	1 °С
термопара ТПП (S)	0…+1750 °C	1 °С
термопара ТПП (R)	0…+1750 °C	1 °С
термопара ТВР (А-1)	0…+2500 °С	1 °С
ток 0…5 мА	0…100 %	0,1 °С
ток 0…20 мA	0…100 %	0,1 °С
ток 4…20 мА	0…100 %	0,1 °С
напряжение 0…50 мВ	0…100 %	0,1 °С
напряжение 0…1 В	0…100 %	0,1 °С

Параметры искробезопасных цепей

Параметр	Входы 1...8	Выходы 1...4
Напряжение холостого хода U0	5,9 В	28,4 В
Ток короткого замыкания I0	500 мА	100 мА
Максимальная суммарная емкость С0	0,2 мкФ	0,04 мкФ
Максимальная суммарная индуктивность L0	1 мГн	1 мГн
