ТРМ138В Универсальный измеритель-регулятор восьмиканальный
Добавить в корзину Добавить в корзину

Назначение прибора ОВЕН ТРМ138В

Аналог ТРМ138 со встроенными барьерами искрозащиты.

Может применяться в пищевой, медицинской, химической, нефтеперерабатывающей промышленности. Предназначен для подключения датчиков, находящихся во взрывоопасных зонах.

Может быть использован в качестве многозонного регулятора, многопороговой сигнализации, а также как восьмиканальный активный барьер искрозащиты. Прибор выпускается в щитовом корпусе типа Щ4

ОВЕН ТРМ138В  ОВЕН ТРМ138В  ОВЕН ТРМ138В

Производство лакокрасочных материалов

Нефтяная и газовая промышленность

Мукомольное производство

ОВЕН ТРМ138В ОВЕН ТРМ138В ОВЕН ТРМ138В

Химическая промышленность

Спиртовое производство

Цементные заводы

Производство мебели

ОВЕН ТРМ138В ОВЕН ТРМ138В ОВЕН ТРМ138В

Зернохранилища, силосные ямы для заготовки кормов

Целлюлозно-бумажные комбинаты

Автозаправочные станции

Функциональные возможности регулятора ОВЕН ТРМ138В

  • Восемь универсальных входов для подключения от 1 до 8 датчиков разного типа в любых комбинациях, что позволяет одновременно измерять и контролировать несколько различных физических величин (температуру, влажность, давление и др.)
  • Встроенный барьер искрозащиты для линий связи прибора с датчиками (маркировка взрывозащиты [Exia]IIC)
  • Вычисление дополнительных величин:
    – средних значений от 2 до 8 измеренных величин;
    – разностей измеренных величин;
    – скорости изменения измеряемой величины.
  • До восьми каналов регулирования по двухпозиционному закону (для каналов с ВУ типа Р,К,С) или регистрации на токовом выходе 4...20 мА.
  • Восемь встроенных выходных УСТРОЙСТВ различных типов в выбранной пользователем комбинации
  • Возможность работы в качестве восьмиканального активного барьера искрозащиты в модификации с токовыми выходами
  • Режим ручного управления выходными устройствами
  • Конфигурирование функциональной схемы и установка параметров на ПК или кнопками на лицевой панели прибора
  • Набор стандартных конфигураций
  • Встроенный интерфейс RS-485 (протокол ОВЕН, Modbus ASCII/RTU)

Маркировка взрывозащиты [Exia]IIC

Маркировка взрывозащиты [Exia]IIC

Искробезопасные цепи уровня ia (особовзрывобезопасные).

Принадлежность к группе IIC, что позволяет использовать подключенные датчики в наиболее взрывоопасных нерудничных средах (водород, метан, ацетилен).

  • Для измерения давления, влажности, расхода и др. величин используются датчики с унифицированным выходным сигналом тока 0...5 мА, 0(4)...20 мА или напряжения 0...50 мВ, 0...1 В.
    Бесплатно: ОРС-сервер, драйвер для работы со SCADA-системой TRACE MODE; библиотеки DLL.

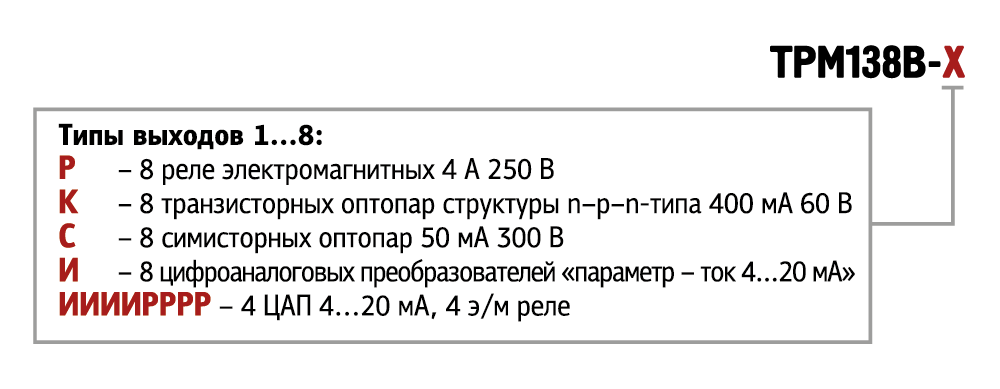

Модификации ТРМ138В

Напряжение питания

90…245 В частотой 47...63 Гц

Количество универсальных входов

8

Входное сопротивление при подключении источника сигнала:



– тока

100 Ом ± 0,1 % (при подключении внешнего резистора)

– напряжения

не менее 100 кОм

Предел допустимой основной погрешности измерения входного параметра



– при использовании термопары

±0,5 %

– при использовании других первичных преобразователей

±0,25 %

Время опроса одного входа

не более 1 с

Напряжение питания активных датчиков

20...28 В постоянного тока

Максимально допустимый ток

150 мА

Количество выходных устройств

8

Протокол передачи данных

ОВЕН, Modbus RTU, Modbus ASCII

Тип интерфейса связи с ПК

RS-485

Скорость передачи данных

2.4; 4.8; 9.6; 14.4; 19.6; 28.8; 38.4; 57.6; 115.2 кбит/с

Тип кабеля

экранированная витая пара

Тип и габаритные размеры корпуса

щитовой Щ4, 96х96х145 мм

Степень защиты корпуса

IP54 со стороны передней панели

Вид взрывозащиты для линий связи

«искробезопасная электрическая цепь» уровня «ia»


Характеристики выходных устройств

Обозн.

Тип выходного устройства

Электрические характеристики

Р

электромагнитное реле

4 А при 230 В

К

транзисторная оптопара структуры n–p–n типа

400 мА при 60 В

С

симисторная оптопара

50 мА при 300 В(пост. откр. симистор) или 0,5 А (симистор вкл. с частотой не более 50 Гц и tимп. = 5 мс)

И

цифроаналоговый преобразователь «параметр–ток 4…20 мА»

сопротивление нагрузки 0…800 Ом


Характеристики измерительных датчиков

Тип датчика

Диапазон измерений

Разрешающая способность

ТСМ 50М W100 = 1.426

–50…+200 °С

 0,1 °С

ТСМ 50М W100 = 1.428

–190…+200 °С

0,1 °С

ТСМ 100М W100 = 1.426

–50…+200 °С

0,1 °С

ТСМ 100М W100 = 1.428

–190…+200 °С

0,1 °С

ТСП 50П W100 = 1.385

–200…+750 °С

0,1 °С

ТСП 50П W100 = 1.391

–200…+750 °С

0,1 °С

ТСП 100П W100 = 1.385 (Pt 100)

–200…+750 °С

0,1 °С

ТСП 100П W100 = 1.391

–200…+750 °С

0,1 °С

ТСМ гр. 23 (R0=53 Ом, W100 = 1.426)

–50…+200 °С

0,1 °С

термопара ТХК (L)

–50…+750 °С

0,1 °С

термопара ТЖК (J)

–50…+900 °С

 0,1 °С

термопара ТНН (N)

–50…+1300 °С

1 °С

термопара ТХА (K)

–50…+1300 °С

1 °С

термопара ТПП (S)

0…+1750 °C

1 °С

термопара ТПП (R)

0…+1750 °C

1 °С

термопара ТВР (А-1)

0…+2500 °С

1 °С

ток 0…5 мА

0…100 %

0,1 °С

ток 0…20 мA

0…100 %

0,1 °С

ток 4…20 мА

0…100 %

0,1 °С

напряжение 0…50 мВ

0…100 %

0,1 °С

напряжение 0…1 В

0…100 %

0,1 °С


Параметры искробезопасных цепей

Параметр

Входы 1...8

Выходы 1...4

Напряжение холостого хода U0

5,9 В

28,4 В

Ток короткого замыкания I0

500 мА

100 мА

Максимальная суммарная емкость С0

0,2 мкФ

0,04 мкФ

Максимальная суммарная индуктивность L0

1 мГн

1 мГн


Условия эксплуатации

Температура окружающего воздуха

+1...+50 °С

Атмосферное давление

86...106,7 кПа

Отн. влажность воздуха (при +25 °С и ниже б/конд. влаги)

не более 80 %

Функциональные схемы стандартных конфигураций прибора

Функциональные схемы стандартных конфигураций прибора ОВЕН ТРМ138В
