Изолирующие фланцевые соединения ИФС

Главная > Каталог > Приборы для ЖКХ и котельная автоматика > Изолирующие фланцевые соединения ИФС

Изолирующее фланцевое соединение ИФС является одним из элементов трубопроводной системы и предназначено для защиты от воздействия электрохимической коррозии. Так как большое количество трубопроводов прокладываются под землей, то проблема электрохимического воздействия на трубопровод стоит остро для тех, кто эксплуатирует эти системы.

Изолирующее фланцевое соединение ИФС представляет собой прочноплотное соединение двух участков трубопровода, которое посредством электроизолирующей прокладки и втулок препятствует прохождению электрического тока вдоль трубопровода.
   Изолирующее фланцевое соединение ИФС состоит из двух или трех фланцев. В качестве уплотнителя-изолятора между ними применена прокладка "Ильма" на основе терморасширенного графита. Соединение фланцев обеспечиваются шпильками, которые изолируются от фланца фторопластовыми втулками. Для подключения электроизмерительных приборов в конструкции ИФС предусмотрены три винта.
Выпускаемые нами фланцы и фланцевое соединение ИФС обладают значительными достоинствами и преимуществами по сравнению с аналогами:



- используются фланцевые прокладки на основе терморасширенного графита, сохраняющие свои свойства в диапазоне от -250 до + 450 градусов цельсия;

- стойкость соединения к агрессивным средам, в том числе химическим;

- устойчивость к старению и охрупчиванию, благодаря отсутствию клея и связующих веществ;

- современный дизайн.

ИФС выпускаются:

- По номинальному давлению: 10, 16, 25, 40 кгс (1, 1,6, 2,5, 4 МПа);

- Но номинальному диаметру: от 50 до 1000 мм;

- По типу исполнения: с воротниковыми фланцами, с патрубками под приварку;

- По количеству фланцев: два или три фланца в ИФС;

- ГОСТ ИФС: ГОСТ 33259-15, ГОСТ 12821-80;

- Тип стали: Сталь 20, Сталь 09Г2С.

Изолирующее фланцевое соединение - основные технические характеристики:

Тип

Ду, мм

Размер
А

Размер
В

Размер
С

Размер
D

Размер
Е

Размер
N

Размер
F

масса, кг

ИФС - 50 - 10

50

59

100

60

160

125

4

18

9

ИФС - 50 - 16

50

59

120

70

160

125

4

18

9

ИФС - 50 - 25

50

59

125

75

160

125

4

18

9

ИФС - 80 - 10

80

91

125

75

195

160

4

18

14

ИФС - 80 - 16

80

91

128

75

195

160

4

18

14

ИФС - 80 - 25

80

91

130

75

195

160

4

18

14

ИФС - 100 - 10

100

110

130

75

215

180

8

18

15

ИФС - 100 - 16

100

110

135

85

215

180

8

18

15

ИФС - 100 - 25

100

110

135

85

215

180

8

18

15

ИФС - 150 - 10

150

161

120

72

273

240

8

22

28

ИФС - 150 - 16

150

161

130

82

273

240

8

22

28

ИФС - 200 - 10

200

222

120

72

335

295

12

22

35

ИФС - 200 - 16

200

222

140

100

335

295

12

22

35

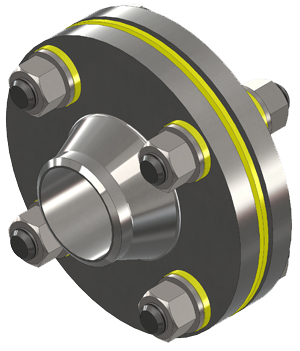

ИФС - изолирующее фланцевое соединение (чертеж).

Таблица 1 Габаритно установочные размеры ИФС (тип А)

Тип

Ду, мм

L, мм

d, мм

D, мм

E, мм

N, шт

F, мм

Масса,кг

ИФС-25-10

25

46

33

115

85

4

14

3,8

ИФС-25-16

25

58

33

115

85

4

14

4,6

ИФС-25-25

25

58

33

115

85

4

14

4,6

ИФС-32-10

32

52

39

135

100

4

18

5,5

ИФС-32-16

32

58

39

135

100

4

18

6,5

ИФС-32-25

32

64

39

135

100

4

18

7,0

ИФС-40-10

40

58

46

145

110

4

18

7,0

ИФС-40-16

40

64

46

145

110

4

18

8,0

ИФС-40-25

40

70

46

145

110

4

18

8,5

ИФС-50-10

50

58

59

160

125

4

18

9,0

ИФС-50-16

50

70

59

160

125

4

18

10,5

ИФС-50-25

50

76

59

160

125

4

18

11,0

ИФС-65-10

65

64

78

180

145

4

18

11,5

ИФС-65-16

65

76

78

180

145

4

18

13,0

ИФС-65-25

65

76

78

180

145

8

18

13,5

ИФС-80-10

80

64

91

195

160

4

18

15,7

ИФС-80-16

80

76

91

195

160

4

18

16,8

ИФС-80-25

80

82

91

195

160

8

18

18,0

ИФС-100-10

100

70

110

215

180

8

18

17,0

ИФС-100-16

100

82

110

215

180

8

18

19,5

ИФС-100-25

100

88

110

230

190

8

22

25,0

ИФС-150-10

150

76

161

280

240

8

22

29,5

ИФС-150-16

150

88

161

280

240

8

22

31,5

ИФС-150-25

150

94

161

300

250

8

26

36,5

ИФС-200-10

200

76

222

335

295

8

22

30,3

ИФС-200-16

200

94

222

335

295

12

22

38,2

ИФС-200-25

200

100

222

360

310

12

26

50,0

ИФС-250-10

250

82

273

390

350

12

22

42,0

ИФС-250-16

250

97

273

405

355

12

26

52,7

ИФС-250-25

250

106

273

425

370

12

30

66,5

ИФС-300-10

300

88

325

440

400

12

22

67,0

ИФС-300-16

300

100

325

460

410

12

26

71,0

ИФС-300-25

300

112

325

485

430

16

30

89,0

ИФС-350-10

350

88

377

500

460

16

22

78,0

ИФС-350-16

350

106

377

520

470

16

26

80,0

ИФС-350-25

350

130

377

550

490

16

33

125,0

ИФС-400-10

400

94

426

565

515

16

26

126,0

ИФС-400-16

400

118

426

580

525

16

30

125,0

ИФС-400-25

400

136

426

610

550

16

36

152,2

ИФС-500-10

500

100

530

670

620

20

26

96,5

ИФС-500-16

500

148

530

710

650

20

33

198,0

ИФС-500-25

500

160

530

730

660

20

36

160,0

ИФС-600-10

600

112

630

780

725

20

30

133,0

ИФС-600-16

600

154

630

840

770

20

36

271,0

ИФС-600-25

600

166

630

840

770

20

39

320,0

ИФС-700-10

700

121

720

895

840

24

30

196,0

ИФС-700-16

700

160

720

910

840

24

36

290,0

ИФС-700-25

700

184

720

960

875

24

42

440,0

ИФС-800-10

800

130

820

1010

950

24

33

260,5

ИФС-800-16

800

166

820

1020

950

24

39

350,0

ИФС-800-25

800

208

820

1075

990

24

48

605,0

ИФС-900-10

900

181

920

1110

1050

28

33

305,0

ИФС-900-16

900

148

920

1120

1050

28

39

450,0

ИФС-1000-10

1000

148

1020

1220

1160

28

36

385,0

ИФС-1000-16

1000

193

1020

1255

1170

28

42

600,0

Таблица 2 Габаритно-установочные размеры ИФС (тип Б)

Тип

Ду, мм

L, мм

d, мм

D, мм

E, мм

N, шт

F, мм

Масса,кг

1

2

3

4

5

6

7

8

9

ИФС-25-10

25

420

30,6

115

85

4

14

5,8

ИФС-25-16

25

420

30,6

115

85

4

14

6,0

ИФС-25-25

25

420

30,6

115

85

4

14

6,0

ИФС-32-10

32

420

37,6

135

100

4

18

7,0

ИФС-32-16

32

420

37,6

135

100

4

18

7,7

ИФС-32-25

32

420

37,6

135

100

4

18

6,2

ИФС-40-10

40

420

46

145

110

4

18

6,5

ИФС-40-16

40

420

46

145

110

4

18

7,0

ИФС-40-25

40

420

46

145

110

4

18

7,5

ИФС-50-10

50

420

57

160

125

4

18

9,5

ИФС-50-16

50

420

57

160

125

4

18

11,0

ИФС-50-25

50

420

57

160

125

4

18

11,5

ИФС-65-10

65

420

76

180

145

4

18

12,5

ИФС-65-16

65

420

76

180

145

4

18

13,5

ИФС-65-25

65

420

76

180

145

4

18

13,5

ИФС-80-10

80

420

89

195

160

4

18

14,0

ИФС-80-16

80

420

89

195

160

4

18

15,0

ИФС-80-25

80

420

89

195

160

4

18

16,0

ИФС-100-10

100

420

108

215

180

8

18

17,0

ИФС-100-16

100

420

108

215

180

8

18

19,5

ИФС-100-25

100

420

108

230

190

8

22

25,0

ИФС-150-10

150

520

159

280

240

8

22

29,5

ИФС-150-16

150

520

159

280

240

8

22

67,0

ИФС-150-25

150

520

159

300

250

8

26

70,0

ИФС-200-10

200

620

219

335

295

8

22

80,0

ИФС-200-16

200

620

219

335

295

12

22

82,0

ИФС-200-25

200

620

219

360

310

12

26

90,0

ИФС-250-10

250

620

273

390

350

12

22

115,0

ИФС-250-16

250

620

273

405

355

12

26

120,0

ИФС-250-25

250

620

273

425

370

12

30

125,0

ИФС-300-10

300

620

325

440

400

12

22

127,0

ИФС-300-16

300

620

325

460

410

12

26

130,0

ИФС-300-25

300

620

325

485

430

16

30

135,0

ИФС-350-10

350

720

377

500

460

16

22

140,0

ИФС-350-16

350

720

377

520

470

16

26

150,0

ИФС-350-25

350

720

377

550

490

16

33

155,0

ИФС-400-10

400

720

426

565

515

16

26

225,0

ИФС-400-16

400

720

426

580

525

16

30

245,0

ИФС-400-25

400

720

426

610

550

16

30

275,0

ИФС-500-10

500

720

530

670

620

20

26

270,0

ИФС-500-16

500

720

530

710

650

20

33

330,0

ИФС-500-25

500

720

530

730

660

20

36

350,0

ИФС-600-10

600

1020

630

780

725

20

30

323,0

ИФС-600-16

600

1020

630

840

770

20

36

405,0

ИФС-600-25

600

1020

630

840

770

20

39

430,0

ИФС-700-10

700

1020

720

895

840

24

30

400,0

ИФС-700-16

700

1020

720

910

840

24

36

450,0

ИФС-700-25

700

1020

720

960

875

24

42

540,0

ИФС-800-10

800

1020

820

1010

950

24

33

475,0

ИФС-800-16

800

1020

820

1020

950

24

39

530,0

ИФС-800-25

800

1020

820

1075

990

24

48

680,0

ИФС-900-10

900

1020

920

1110

1050

28

33

550,0

ИФС-900-16

900

1020

920

1120

1050

28

39

600,0

ИФС-1000-10

1000

1020

1020

1220

1160

28

36

605,0

ИФС-1000-16

1000

1020

1020

1255

1170

28

42

750,0



Таблица
3 Габаритно-установочные размеры ИФС (тип В)

Тип

Ду, мм

L, мм

d, мм

D, мм

E, мм

N, шт

F, мм

Масса,кг

ИФС-25-10

25

78

25

115

85

4

14

3,5

ИФС-25-16

25

78

25

115

85

4

14

3,5

ИФС-25-25

25

74

25

115

85

4

14

3,7

ИФС-25-40

25

74

25

115

85

4

14

3,7

ИФС-25-63

25

114

25

135

100

4

18

6,0

ИФС-32-10

32

82

31

135

100

4

18

5,0

ИФС-32-16

32

82

31

135

100

4

18

5,0

ИФС-32-25

32

82

31

135

100

4

18

5,0

ИФС-32-40

32

82

31

135

100

4

18

5,0

ИФС-32-63

32

122

31

150

110

4

22

7,0

ИФС-40-10

40

86

38

145

110

4

18

5,5

ИФС-40-16

40

86

38

145

110

4

18

5,5

ИФС-40-25

40

86

38

145

110

4

18

5,7

ИФС-40-40

40

86

38

145

110

4

18

5,7

ИФС-40-63

40

132

37

165

125

4

22

8,5

ИФС-50-10

50

86

49

160

125

4

18

6,5

ИФС-50-16

50

92

49

160

125

4

18

6,5

ИФС-50-25

50

92

49

160

125

4

18

8,0

ИФС-50-40

50

92

48

160

125

4

18

8,5

ИФС-50-63

50

136

47

175

135

4

22

12,0

ИФС-65-10

65

92

66

180

145

4

18

9,0

ИФС-65-16

65

92

66

180

145

4

18

9,5

ИФС-65-25

65

102

66

180

145

8

18

10,0

ИФС-65-40

65

102

66

180

145

8

18

15,0

ИФС-65-63

65

146

64

200

160

8

22

15,0

ИФС-80-10

80

96

78

195

160

4

18

10,0

ИФС-80-16

80

102

78

195

160

4

18

11,0

ИФС-80-25

80

106

78

195

160

8

18

11,5

ИФС-80-40

80

112

78

195

160

8

18

12,0

ИФС-80-63

80

146

77

210

170

8

22

17,0

ИФС-100-10

100

98

96

215

180

8

18

12,5

ИФС-100-16

100

102

96

215

180

8

18

13,0

ИФС-100-25

100

118

96

230

190

8

22

16,0

ИФС-100-40

100

132

96

230

190

8

22

18,0

ИФС-100-63

100

156

94

250

200

8

26

24,5

ИФС-150-10

150

116

146

280

240

8

22

21,5

ИФС-150-16

150

116

146

280

240

8

22

21,6

ИФС-150-25

150

138

146

300

250

8

26

33,0

ИФС-150-40

150

138

146

300

250

8

26

34,0

ИФС-150-63

150

156

142

340

280

8

33

64,5

ИФС-200-10

200

118

202

335

295

8

22

30,0

ИФС-200-16

200

118

202

335

295

12

22

32,0

ИФС-200-25

200

152

202

360

310

12

26

48,0

ИФС-200-40

200

172

200

375

320

12

30

60,0

ИФС-200-63

200

222

198

405

345

12

33

85,0

ИФС-250-10

250

122

254

390

350

12

22

50,0

ИФС-250-16

250

132

254

405

355

12

26

55,0

ИФС-250-25

250

152

254

425

370

12

30

62,0

ИФС-250-40

250

198

252

445

385

12

33

91,0

ИФС-250-63

250

232

246

470

400

12

39

135,0

ИФС-300-10

300

122

303

440

400

12

22

60,0

ИФС-300-16

300

134

303

460

410

12

26

68,0

ИФС-300-25

300

162

303

485

430

16

30

91,0

ИФС-300-40

300

226

301

510

450

16

33

140,0

ИФС-300-63

300

242

294

530

460

16

39

160,0

ИФС-350-10

350

122

351

500

460

16

22

70,0

ИФС-350-16

350

142

351

520

470

16

26

90,0

ИФС-350-25

350

172

351

550

490

16

33

120,0

ИФС-350-40

350

234

351

570

510

16

33

170,0

ИФС-350-63

350

282

342

595

525

16

39

230,0

ИФС-400-10

400

122

398

565

515

16

26

90,0

ИФС-400-16

400

152

398

580

525

16

30

125,0

ИФС-400-25

400

202

398

610

550

16

33

165,0

ИФС-400-40

400

272

398

610

585

16

39

250,0

ИФС-400-63

400

312

386

670

585

16

45

320,0

ИФС-500-10

500

132

501

670

620

20

26

110,0

ИФС-500-16

500

182

501

710

650

20

33

180,0

ИФС-500-25

500

202

500

730

660

20

39

220,0

ИФС-500-40

500

282

495

755

670

20

45

320,0

ИФС-500-63

500

332

485

800

705

20

52

450,0

ИФС-600-10

600

132

602

780

725

20

30

130,0

ИФС-600-16

600

182

602

840

770

20

39

235,0

ИФС-600-25

600

232

600

840

770

20

39

301,0

ИФС-600-40

600

282

595

890

795

20

52

400,0

ИФС-600-63

600

362

585

925

820

20

56

590,0

ИФС-800-10

800

152

792

1010

950

24

33

220,0

ИФС-800-16

800

192

792

1020

950

24

39

315,0

ИФС-800-25

800

272

790

1075

990

24

45

470,0

ИФС-800-40

800

382

795

1135

1030

24

56

745,0

ИФС-800-63

800

452

785

1165

1050

24

62

980,0

ИФС-1000-10

1000

162

992

1220

1160

28

33

280,0

ИФС-1000-16

1000

222

992

1255

1170

28

45

450,0

ИФС-1000-25

1000

302

992

1315

1210

28

56

680,0

ИФС-1000-40

1000

472

995

1360

1230

28

56

1150,0

ИФС-1000-63

1000

562

985

1415

1290

28

70

2020,0



Изолирующее фланцевое соединение является одним из элементов трубопроводной системы (сокращенно ИФС) и используются в качестве одного из средств защиты трубопроводов от электрохимической коррозии подводных и подземных (наземных) трубопроводов. Обеспечение электрохимической защиты предусматривается официальными документами, а именно: Ведомственными строительными нормами «Строительство магистральных и промысловых трубопроводов. Средства и установки электрохимзащиты» (ВСН — 009-88), ГОСТ Р 51164-98 «Трубопроводы стальные магистральные. Общие требования к защите от коррозии» и др.

Фланцевое разъемное изолирующее соединение получило наибольшее распространение (ИФС).
Электрохимическая коррозия трубопроводов является следствием воздействия электрических токов земли, или, как их еще называют, блуждающих токов. Вследствие чего происходит разрушение металла, образование трещин, что в свою очередь ведет к утечке газа, воды, нефти и т. п. Такие изменения в системе могут привести к аварийным ситуациям.

Изолирующее фланцевое соединение представляет собой конструкцию, состоящую из фланцев, изолирующих колец (прокладок) между ними, изолирующих втулок, которые устанавливаются в крепежные отверстия, а также шпилек, гаек, шайб.
Изолирующее фланцевое соединение устанавливается в следующих случаях:
- на трубопроводах вблизи объектов, которые могут являться источниками блуждающих токов (трамвайные депо, силовые подстанции, ремонтные базы и т. п.);
- на трубопроводах-отводах от основной магистрали;
- для электрического разъединения изолированного трубопровода от неизолированных заземленных сооружений (газоперекачивающие, нефтеперекачивающие, водонасосные станции, промысловые коммуникации, трубопроводы, резервуары и др.);
- при соединении трубопроводов, изготовленных из различных металлов;
- для электрического разъединения трубопроводов от взрывоопасных подземных сооружений предприятий;
- на выходе трубопровода с территории поставщика и входе на территорию потребителя;
- на вводе тепловой сети к объектам, которые могут являться источниками блуждающих токов;
- на надземных вертикальных участках вводов и выводов ГРП (газораспределительные пункты) и ГРС (газораспределительные станции);
- для электрического отсоединения трубопроводов от подземных сооружений предприятий, на которых защита не предусматривается или запрещена ввиду взрывоопасности.

по вопросам приобретения, обращаться:  Боталова Инна pribor@kip59.ru














Обращаем Ваше внимание на то, что вся представленная на сайте информация, касающаяся комплектаций, технических характеристик, а также стоимости оборудования носит информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 (2) Гражданского кодекса Российской Федерации.

2009 - 2024 © ООО «Приборы контроля и Привод»
ООО «ОВЕН-ПЕРМЬ»
Нашли ошибку? Выделите её и нажмите Ctrl+Enter
Рейтинг[at]Mail.ru Создание сайта - Веб-студия Office59.ru
Корзина
