ПД100 ОВЕН
Модельный ряд
 |
 |
 |
 |
ПД100 модели 111, 171, 181 Датчики (преобразователи) давления общепромышленные |
ПД100 модели 111-EXIA Датчики (преобразователи) давления во взрывозащищенном исполнении |
ПД100 модели 311 Датчики (преобразователи) давления для ЖКХ |
ПД100 модели 811 Датчики (преобразователи) давления на низкие давления |
 |
 |
 |
 |
ПД100 модели 141 Датчики (преобразователи) давления для вязких, загрязненных сред с открытым сенсором |
ПД100 модели 411 Датчики (преобразователи) давления для агрессивных, низкотемпературных сред |
ПД100 модели 115 Датчики (преобразователи) давления для сложных условий в полевом корпусе общепромышленные и во взрывозащищенном (EXD) исполнении |
ПД100-ДГ модели 137 Погружной преобразователь гидростатического давления столба жидкости (уровня) |
|
 |
ТУ 4212-002-46526536-2009 Декларация о соответствии ТР Таможенного союза Внесены в Государственный реестр средств измерений Разрешение на применение РОСТЕХНАДЗОРА Сертификат взрывозащиты ТР Таможенного союза 1Exd IICT6Gb
|
ОВЕН ПД100 – линейка микропроцессорных датчиков давления, предназначенных для непрерывного преобразования давления измеряемой среды (избыточного, избыточного-вакуумметрического, гидростатического, вакуумметрического) в унифицированный сигнал постоянного тока 4…20 мА.
Датчики рекомендуются для применения в системах автоматического регулирования и управления технологическими процессами в различных областях промышленности и жилищно-коммунального хозяйства: в котельных, на тепловых пунктах, компрессорных и насосных станциях, КНС, станциях водоподготовки, газовом хозяйстве, объектах газоснабжения, мазутных парках и т.п.
Рекомендуемая рабочая среда для датчиков – различные жидкости (в том числе агрессивные), пар, газы (в том числе метан), парогазовые и газовые смеси, не агрессивные к материалу измерительной мембраны и уплотнения сенсора, при давлении, не превышающем верхний предел измерения датчика.
Линейка ПД100 имеет специализированные исполнения для пищевой и химической промышленности, холодильной техники и т.п.
Преимущества преобразователей давления ОВЕН ПД100:
- Соответствуют требованиям к оборудованию класса А по устойчивости к воздействию электромагнитных помех в соответствии с ГОСТ Р 51522-99.
- Выполняются в корпусах из нержавеющей стали и имеют минимальное количество разъемных соединений, что обеспечивает высокую защиту от коррозии, герметичность и пылезащищенность со степенью защиты до IP68 (ОВЕН ПД100-ДГ).
- Имеют кабельный разъем стандарта EN175301-803 форма А (DIN43650 А) скабельным вводом для удобного подсоединения сигнального кабеля.
- Имеют предельное значение перегрузки чувствительного элемента от 200 % ВПИи выше.
- Широкая линейка моделей ПД100 предоставляет возможность подбора датчика под любую задачу.
- Малые габариты и вес датчиков позволяют устанавливать их непосредственно на объекте, в том числе и в труднодоступных местах.
Схемы подключения
 |
 |

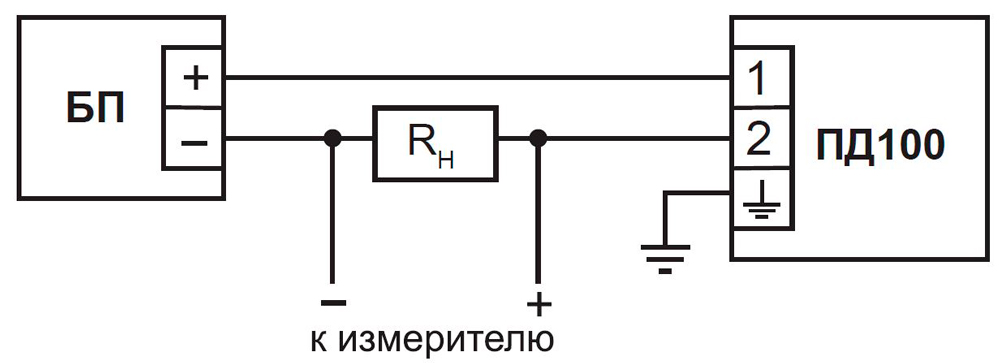

Схема подключения ПД100–ДД, –ДИ,–ДИВ |
Схема подключения ПД100-ДГ |
|
Габаритные размеры
 |
 |
 |

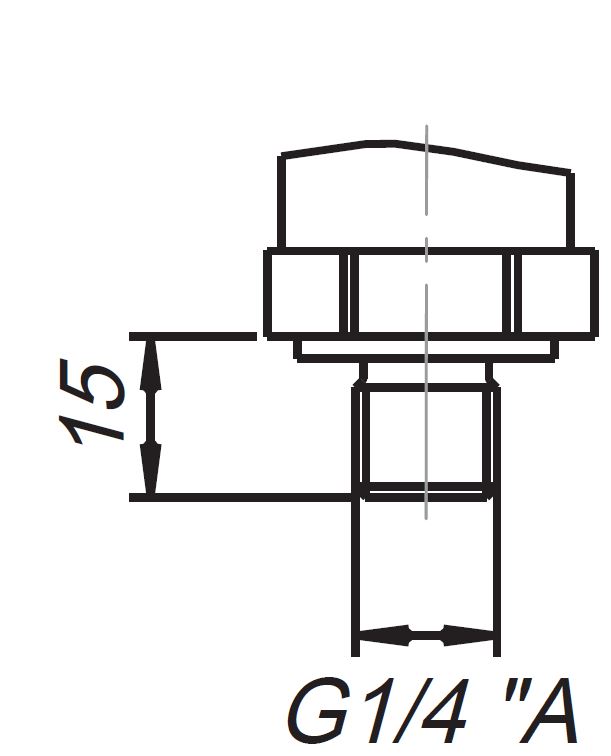

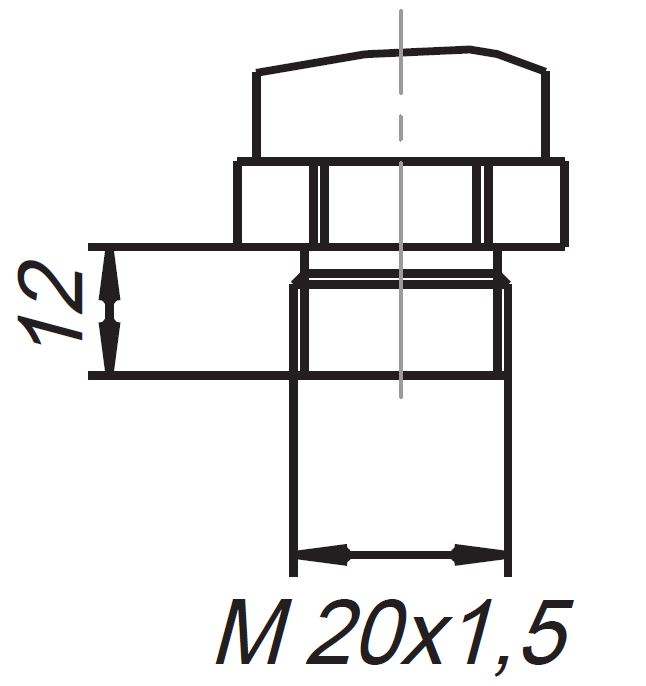

Тип штуцера: Х2Х |

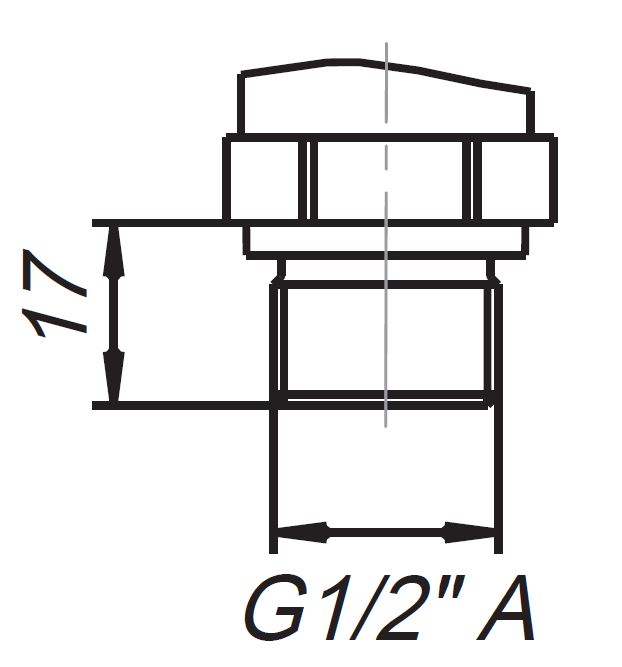

Х4Х |
 |
 |

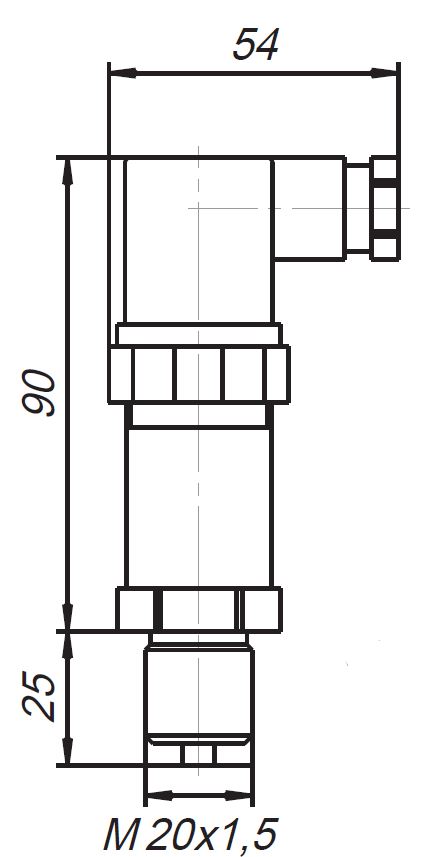

Датчики давления ПД100. Габаритные размеры |

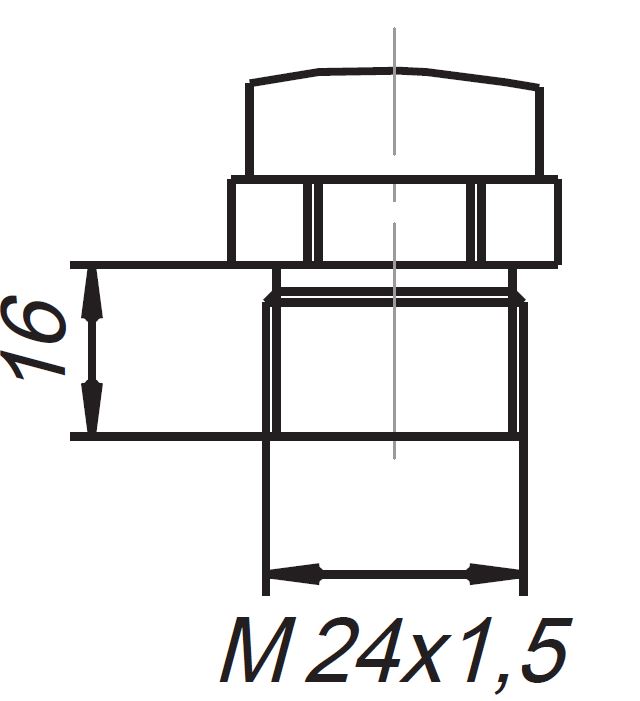

Х7Х |
|
|
Обозначение при заказе
Документация
