Электронагреватели ЭНК ЭНП

Назначение


Электронагреватели ЭНК, типы ЭНК-М, ЭНК-К, ЭНК-С, ЭНК-С-П, ЭНК-В, ЭНК-П предназначены для наружного обогрева трубопроводов, материальных цилиндров литьевых машин, экструдеров, рабочих зон термопластавтоматов, пресс-форм и т.п.

Представленный в каталоге модельный и типоразмерный ряд электронагревателей включает в себя нагреватели, изготавливаемые на основе нагревательного кабеля типа КНМС (Кабель Нагревательный с Минеральной изоляцией в Стальной оболочке), как наиболее надежный и современный вид продукциипо сравнению с проволочными электронагревателями.

Электронагреватели ЭНК обладают рядом технологических и эксплуатационных преимуществ. Стальная оболочка кабеля позволяет обеспечить защиту и герметичную изоляцию токопроводящей жилы, что увеличивает рабочий ресурс нагревателя в несколько раз. Благодаря гибкости кабеля, можно придавать нагревателю необходимую форму для наиболее плотного прилегания к обогреваемой поверхности.

Электронагреватели ЭНК. Техническое описание и пример строки заказа для электронагревателей

Цена: по запросу

Ресурс работы любого Электронагревателя ЭНК во многом зависит от плотности тока, пропускаемого по нагревательной жиле, наличия контакта жилы с окружающей средой и конструкции перехода на медные соединительные провода. Использование нагревательного кабеля позволяет значительно нивелировать отрицательное влияние указанных факторов. Сама конструкция кабеля исключает контакт жилы с окружающей средой. Минеральная изоляция обеспечивает эффективный отвод тепла от жилы, что позволяет пропускать токи до 55 А/мм2. Все выпускаемые ПК «ТЕСЕЙ» кабельные нагреватели рассчитаны так, что даже при отсутствии контакта с обогреваемой поверхностью температура оболочки не превышает 600°С. Это предельная температура, до которой оболочка может разогреться в условиях естественной конвекции на воздухе при подаче на нагреватель номинального напряжения.

Технические  характеристики  электронагревателей

Нагревательные элементы изготавливаются из нагревательного кабеля КНМСНХ-Н диаметром 2 или 3 мм (ТУ 16-505.564-75).
Токопроводящая однопроволочная жила нагревательного кабеля изготовлена из нихрома марки Х20Н80. Жила размещена внутри оболочки из нержавеющей стали марки 12Х18Н10Т, промежуток заполнен периклазом (плавленый порошок MgO).
Нагревательный кабель выдерживает один цикл изгиба на цилиндре диаметром 10Dк.

Нагревательный кабель

1 – оболочка кабеля
2 – токопроводящая жила
3 – минеральная изоляция (MgO)
Sтолщина оболочки кабеля
Dк – наружный диаметр оболочки кабеля

Технические характеристики нагревательного кабеля марки КНМСНХ-Н

Диаметр кабеля,  d, мм

2,0

3,0

Толщина оболочки кабеля,  мм

0,20

0,20

0,35

0,35

Диаметр жилы, мм, (±0,05 мм)

0,30

0,45

0,42

0,60

Сечение жилы, мм2

0,070

0,159

0,150

0,283

Удельное линейное сопротивление, Ом/м, (± 10%)

17,0

8,1

7,7

4,1

Электронагреватели изготавливаются на номинальные потребляемые мощности, выбираемые из ряда: 0,12; 0,16; 0,2; 0,25; 0,32; 0,4; 0,5; 0,63; 0,8; 1,0; 1,25; 1,5; 1,6; 2,0; 2,5;
3,0; 3,15; 3,5; 4,0 кВт. Пределы допускаемых отклонений от номинальной мощности по
ГОСТ 13268-88: от –10% до +5%.
Значения монтажных диаметров (D) рекомендуется выбирать из ряда:
30; 40; 50; 60; 63; 80; 90; 105; 125; 160; 175; 200; 250; 320; 400; 500; 630; 800; 1000 мм.
Значения ширины (Н) рекомендуется выбирать из ряда:
30; 32; 40; 50; 60; 65; 70; 80; 90; 100; 120; 160; 200; 250; 320; 400 мм.

Типовые диапазоны основных технических характеристик электронагревателей

Модификации ЭНК

Мощность,
N,  кВт

Диаметр,
D,  мм

Длина
L,  мм

Ширина,
H,  мм

напряжение,
U,  В ***

ЭНК-М (монтажные)

0,25 ¸ 2,0

2 или 3

3500 ¸ 12000

220

ЭНК-К (кольцевые)

0,25 ¸ 0,80

30 ¸ 125

30 ¸ 60

220

ЭНК-В(воротниковые)

0,5 ¸ 4,0*

80 ¸ 1000**

50 ¸ 120

220

ЭНК-П (плоские)

0,5 ¸ 4,0*

160 ¸ 1250

50 ¸ 400

220

ЭНК-С (спиральные)

0,25 ¸ 2,0

10 ¸ 160

30 ¸ 605

220

ЭНК-С-П(патронные на
основе спиральных)

0,25 ¸ 2,0

12, 16, 20

200 ¸ 1000

220

*     – воротниковые и плоские ЭН электрической мощностью более 2 кВт изготавливаются с двумя нагревательными элементами;
**   – воротниковые ЭН с монтажным диаметром более 500 мм изготавливаются двухсекционными;
*** – ЭН могут изготавливаться на меньшие значения напряжения по требованию заказчика.
Возможно изготовление электронагревателей по чертежам заказчика. При выборе габаритных размеров ЭН необходимо учитывать, что для каждого значения электрической мощности существуют ограничения минимальных размеров нагревателя, связанные с технологией изготовления.

Конструктивные  особенности  электронагревателей

Для подключения к сети переменного или постоянного тока электронагреватели, по умолчанию, оснащаются токоподводящими проводами длиной 250 мм (исполнение 1), выполненными из провода марки ПРКА в термостойкой изоляции (до 180°С). Длина выводов может быть увеличена. Электронагреватели, по требованию Заказчика, могут быть изготовлены с контактными стержнями с резьбой М5, что необходимо указать при заказе как исполнение 2.

исполнение 1

исполнение 2

гдеDк   – диаметр нагревательного кабеля КНМСНХ-Н, равный  2 или 3 мм.

Формирование кода условного обозначения нагревателей

ЭНК

¾

В





.

160х90

.

1500

.

220

,

исп. 2

1

2

3

4

5

6

7

№ поля

Структура

Код поля

Расшифровка

1

Наименование

ЭНК

Электронагреватель кабельный

2

Модификация

М

монтажные

К

кольцевые

С

спиральные

С-П

спиральные патронные

В

воротниковые

П

плоские

3

Количество секций

одна (поле не заполняется)

[2]

две секции для воротникового при D>500 мм

4

Характерный размер

DхL

монтажный диаметрна длину для модификаций: М, В, С, К, С-П

HxL

ширина на монтажную длину для модификации П

5

Номинальная мощность

250 ¾ 4000

величина в Ваттах

6

Рабочее напряжение

не более 220

величина в Вольтах. Выбирается Заказчиком

7

Вид вывода



исполнение 1. Поле не заполняется

Исп. 2

исполнение 2

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОНАГРЕВАТЕЛЕЙ

Электронагреватели (ЭН) предназначены для наружного обогрева трубопроводов, материальных цилиндров литьевых машин, экструдеров, рабочих зон термопластавтоматов, пресс-форм и т.п. Электронагреватели изготавливаются двух типов:

тип ЭНК - электронагреватель с кабельным нагревательным элементом;

тип ЭНП - электронагреватель с проволочным нагревательным элементом.

Конструктивные модификации электронагревателей:

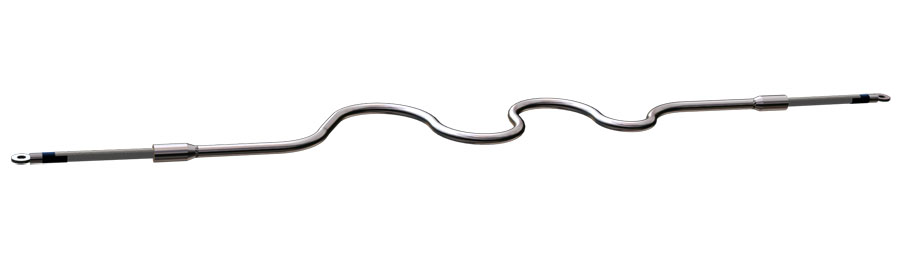

М - монтажные - ЭНК-М;

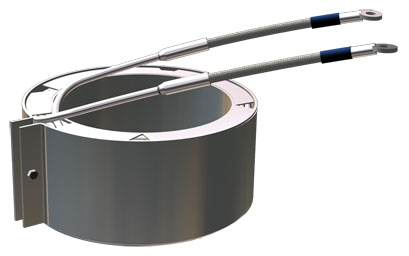

К - кольцевые - ЭНК-К;

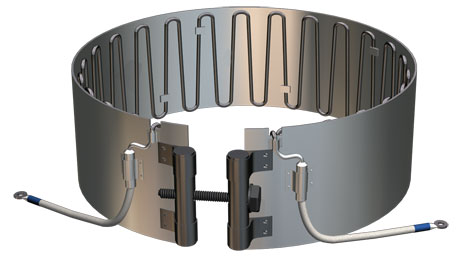

В - воротниковые - ЭНК-В, ЭНП-В;

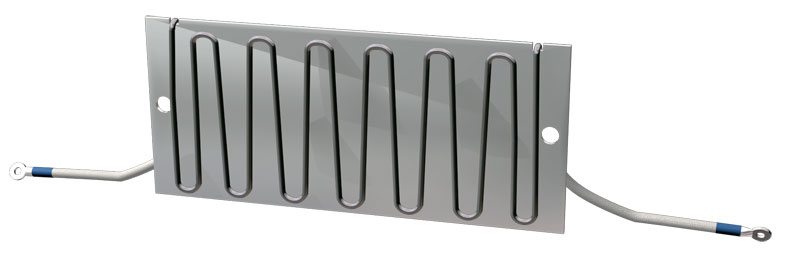

П - плоские - ЭНК-П, ЭНП-П;

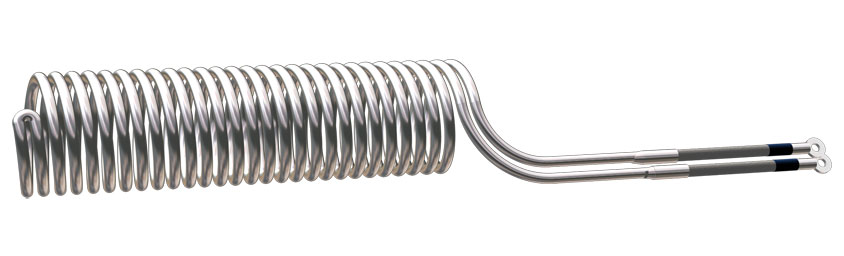

С - спиральные - ЭНК-С;

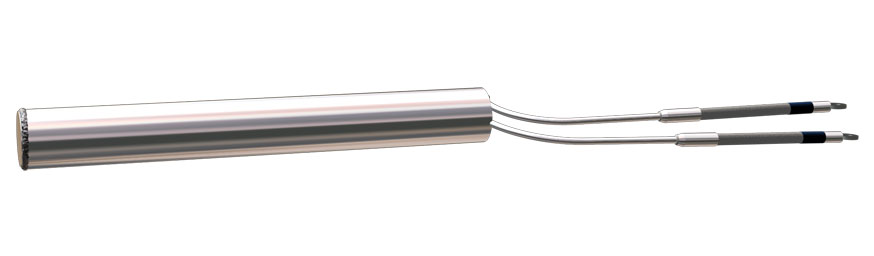

С-П - патронные на основе спиральных - ЭНК-С-П.

Электронагреватели кабельные воротниковые ЭНК-В Электронагреватели кабельные кольцевые ЭНК-К Электронагреватели кабельные монтажные ЭНК-М Электронагреватели кабельные плоские ЭНК-П Электронагреватели кабельные спиральные патронные ЭНК-С-П Электронагреватели кабельные спиральные ЭНК-С
