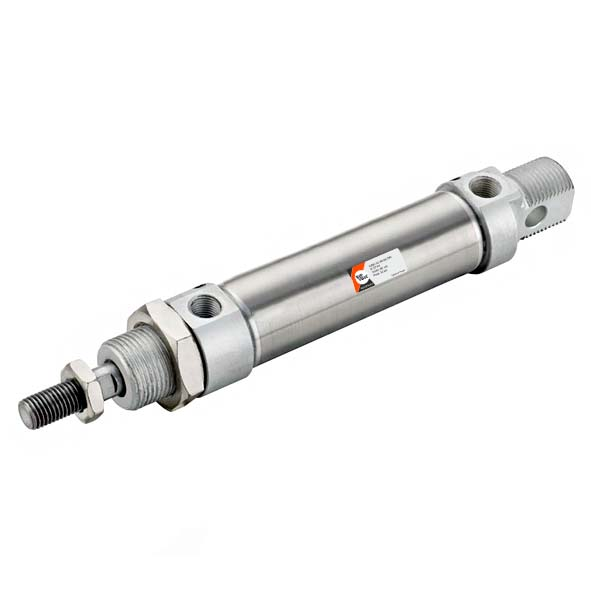

Пневматические цилиндры двухстороннего действия KIPVALVE серии KVNU производятся в России и соответствуют международному стандарту ISO 6432. Пневмоцилиндры с таким конструктивом имеют компактные размеры, удобны в монтаже и широко применяются для решения задач, связанных с линейными перемещениями.
Цилиндры KVNU имею нерегулируемое или регулируемое демпфирование. Нерегулируемое демпфирование обеспечивается упругими кольцами с двух сторон. Опция регулируемого воздушного демпфирования доступна на цилиндрах с диаметром поршня 16 - 40 мм.
Основные особенности:
Контроль положения поршня пневмоцилиндра
Рекомендуем применять магнитные датчики KIPPRIBOR серии LM для контроля положения пневмоцилиндра. Для закрепления магнитного датчика на пневмоцилиндре подойдёт монтажный набор KIPPRIBOR PBI.
| Параметр | Диаметр цилиндра | |||||||
|---|---|---|---|---|---|---|---|---|
| 8 | 10 | 12 | 16 | 20 | 25 | 32 | 40 | |
| Тип цилиндра | Двустороннего действия | |||||||
| Рабочая среда | Фильтрованный сжатый воздух | |||||||
| Рабочее давление, Bar | 1…10 | |||||||
| Тип демпфирования | нерегулируемое | нерегулируемое или пневматическое регулируемое | ||||||
| Пневматическое присоединение | M5 | M5 | M5 | M5 | G1/8 | G1/8 | G1/8 | G1/4 |
| Температура окружающей среды, °С | -20…+80 °C | |||||||
| Опрос положения | С помощью магнитного датчика положения KIPPRIBOR LM | |||||||
| Диаметр цилиндра | A | B | C | D | E | F | N | X | V | G | M | W |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 8 | 86 | 28 | 12 | M12x1,25 | 16 | 12 | 46 | 4 | - | M5 | M4x0,7 | 4 |
| 10 | 86 | 28 | 12 | M12x1,25 | 16 | 12 | 46 | 4 | - | M5 | M4x0,7 | 4 |
| 12 | 105 | 38 | 17 | M16x1,5 | 21 | 17 | 50 | 6 | 5 | M5 | M6x1 | 6 |
| 16 | 111 | 38 | 17 | M16x1,5 | 21 | 17 | 56 | 6 | 5 | M5 | M6x1 | 6 |
| 20 | 126 | 44 | 20 | M22x1,5 | 24 | 20 | 62 | 8 | 7 | G1/8 | M8x1,25 | 8 |
| 25 | 137 | 50 | 22 | M22x1,5 | 28 | 22 | 65 | 8 | 9 | G1/8 | M10x1,25 | 10 |
| 32 | 140 | 54 | 26 | M30x1,5 | 28 | 26 | 68 | 10 | 10 | G1/8 | M10x1,25 | 12 |
| 40 | 174 | 64 | 30 | M38x1,5 | 34 | 30 | 89 | 12 | 13 | G1/4 | M12x1,25 | 16 |
Пример заказа:
KVNU-32-80-DA-PPV
Вы заказали:
Пневмоцилиндр серии KVNU диаметром 32 мм, величиной хода 80 мм, наружной резьбой на штоке, односторонним штоком. Цилиндр двустороннего действия, с возможностью опроса положений, с регулируемым пневматическим демпфированием и хромированным штоком из стали марки 45.
