Серия KIPPRIBOR MD-xx44.ZD3 - это самый бюджетный на рынке твердотельных реле (ТТР) вариант для коммутации маломощной резистивной и слабоиндуктивной нагрузки
ВАЖНО! При коммутации токов свыше 5 А необходимо применение радиаторов охлаждения
Низкие токи коммутации серии MDxxZD3 вызывают сравнительно малый нагрев самого ТТР и позволяют применить максимально бюджетные конструктивные решения:
Характеристики входной цепи ТТР серии MD-хх44.ZD3
Параметр |
Значение |
Модель ТТР |
MD-хх44.ZD3 |
Тип управляющего сигнала |
Дискретный сигнал напряжения |
Диапазон напряжения управляющего сигнала |
3…32 VDC |
Напряжение гарантированного включения |
≥ 3 VDC |
Напряжение гарантированного выключения |
≤ 1 VDC |
Ток потребления цепи управления |
≤ 9 мА (±0,5 мА) |
Время включения |
≤ 10 мс при f=50 Гц |
Время выключения |
≤ 10 мс при f=50 Гц |
Максимальная частота переключения |
≤ 50 Гц при f=50 Гц |
Характеристики выходной цепи ТТР серии MD-хх44.ZD3
Параметр |
Значение |
||
Номинальный ток ТТР |
5 А |
10А |
15 А |
Тип выходных силовых элементов |
Симисторы (TRIAC) |
||
Тип коммутируемой сети |
|
||
Вид коммутируемоготока |
Переменный |
||
Вид коммутации: |
С контролем перехода через «0» |
||
Минимальный коммутируемый ток |
0,02 А |
||
Максимальный коммутируемый ток |
5 A |
10A |
15 A |
Ток утечки в закрытом состоянии |
≤ 10 мА |
||
Скорость нарастания тока (di/dt) |
25 А/мкс |
50 А/мкс |
50 А/мкс |
Максимальный импульс тока во включенном состоянии (≤ 10мс) |
80 А |
120 А |
160 А |
Диапазон напряжения питания нагрузки |
24...440 VAC |
||
Частота источника питания нагрузки |
50 Гц |
||
Максимальное пиковое напряжение |
900 VAC (9 класс) |
||
Тепловое сопротивление переход – основание (Rthjc) |
2,82 °С/ Вт |
2,33 °С/ Вт |
2,25 °С/ Вт |
Падение напряжения в коммутируемой цепи во включенном состоянии |
≤ 1,6 V |
||
Скорость нарастания напряжения в закрытом состоянии (dV/dt) |
500 В/мкс |
||
I2t (< 10 мс) |
21 А2с |
72 А2с |
128 А2с |
Электрическая прочность изоляции (цепь упр. / вых. цепь) |
2500 V в течение 1 минуты |
||
Электрическая прочность изоляции (корпус / вх. цепь) |
2500 V в течение 1 минуты |
||
Электрическая прочность изоляции (корпус / вых. цепь) |
2500 V в течение 1 минуты |
||
Сопротивление изоляции |
500 МОм (при 500 VDC) |
1 - для коммутации трехфазной нагрузки устанавливается одно ТТР на каждую фазу. Допустимые схемы включения нагрузки: «звезда», «звезда с нейтралью», «треугольник»
Характеристики входной цепи ТТР серии MD-хх44.ZD3
Параметр |
Значение |
Температура окружающей среды |
-30…+70 °С |
Охлаждение |
Воздушное |
Материал основания |
Алюминий |
Индикация наличия управляющего сигнала |
Светодиодная |
Тип монтажа |
Крепление винтами на плоскость или радиатор охлаждения |
Масса |
≤ 30 г |
Модификации и номинальные токи ТТР серии MD-хх44.ZD3
Модификация ТТР |
Номинальный ток реле |
MD-0544.ZD3 |
5 A |
MD-1044.ZD3 |
10 A |
MD-1544.ZD3 |
15 A |

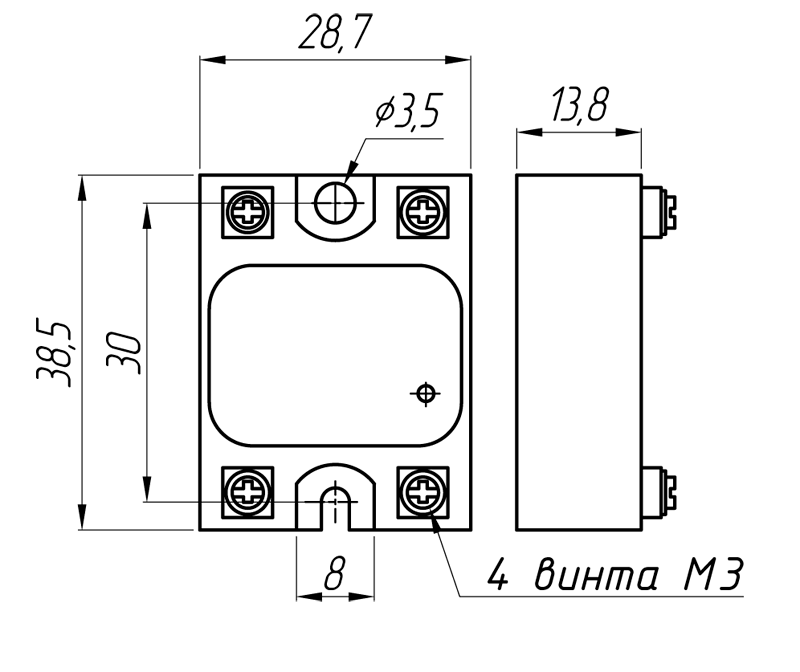

Реле серии MD-хх44.ZD3

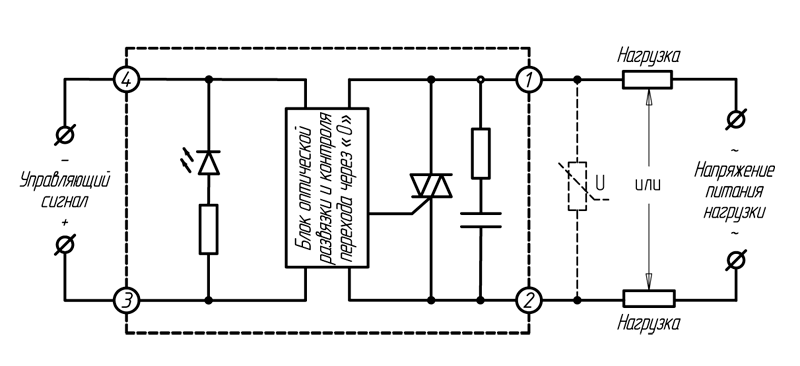

Схема подключения
Реле серии MD-хх44.ZD3
