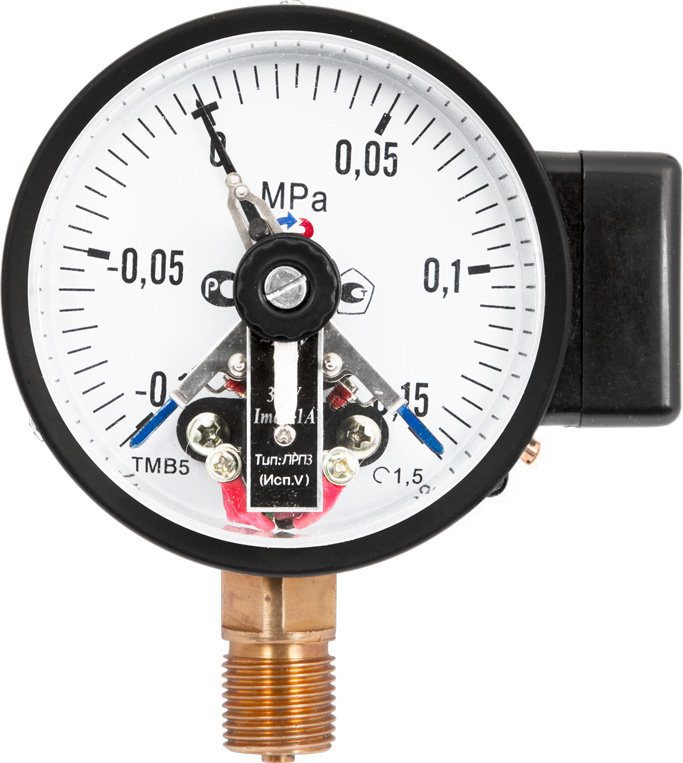

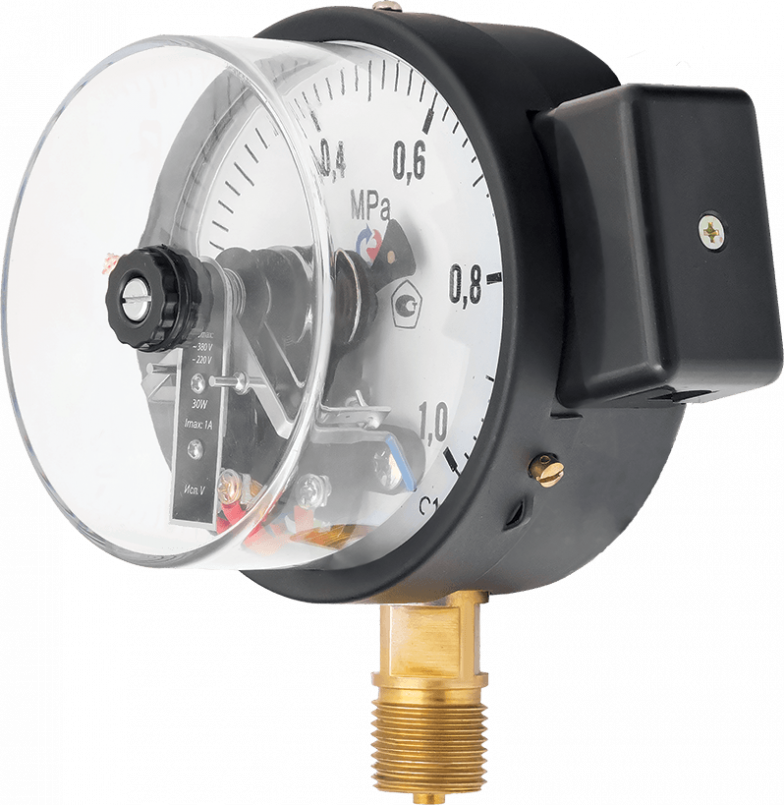

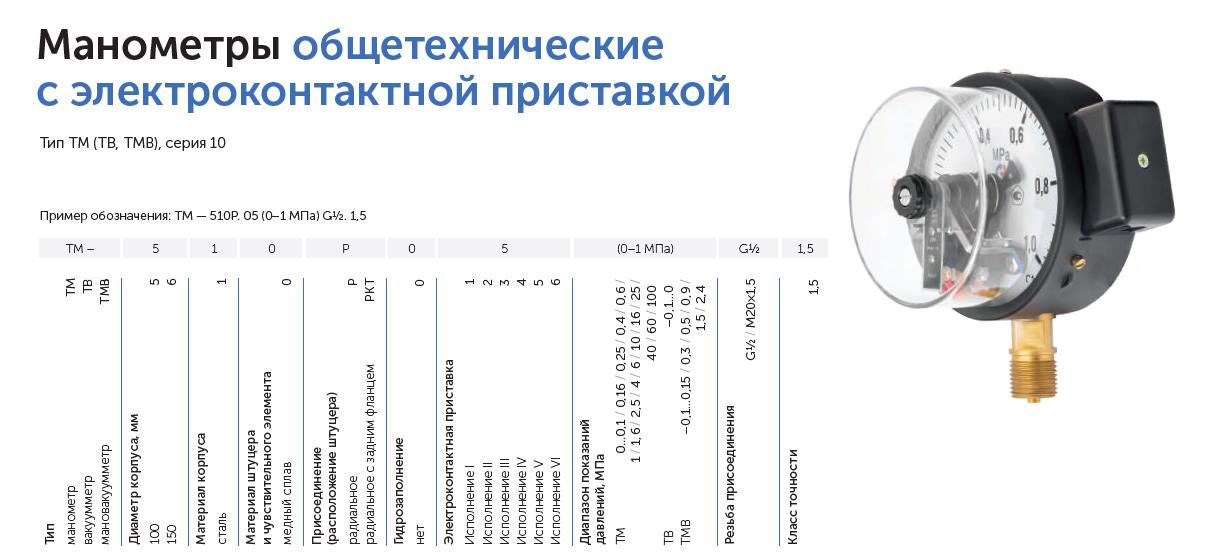

Тип ТМ (ТВ, ТМВ), серия 10. Манометр с электроконтактной приставкой предназначен для управления внешними электрическими цепями в схемах сигнализации, автоматики и блокировки технологических процессов.
Электроконтактная группа манометра снабжена указателями, с помощью которых осуществляется настройка приставки на пороговое значение (значение уставки). Электроконтактная группа приставки механически связана со стрелкой показывающего прибора, и при прохождении стрелкой значения уставки происходит замыкание или размыкание (в зависимости от типа приставки) электрической цепи.
В нашем ассортименте представлены электроконтактные манометры (ЭКМ) с одноконтактной и двухконтактной электрической схемой в шести исполнениях по ГОСТ 2405–88. В ЭКМ производства ЗАО «РОСМА» применяются контакты с магнитным поджатием, позволяющие коммутировать большие токи и имеющие большую разрывную мощность контактов, по сравнению с ЭКМ со скользящими контактами. Дополнительным преимуществом электроконтактного манометра с магнитным поджатием контактов является надежное электрическое соединение при динамических нагрузках и возможность использования такого типа контактов в манометре с гидрозаполнением.
Область применения: теплоснабжение, водоснабжение, вентиляция, машиностроение.
|
Диаметр корпуса, мм |
100, 150 |
||||||
|
Класс точности |
1,5 |
||||||
|
Диапазон показаний давлений, МПа |
* — только исполнение I, II, V. ** — только исполнение I, II, V, VI |
||||||
|
Диапазон рабочих температур, °C |
Окружающая среда: −60…+60 ºС Измеряемая среда: −50…+150ºС |
||||||
|
Электрическая схема |
Одноконтактная: Исп. I (ОЗ — ТМ и ТМВ, ОР — ТВ), Исп. II (ОЗ — ТВ и ТМВ, ОР — ТМ) |
||||||
|
Максимальное напряжение, В |
−220 В, ~380В |
||||||
|
Максимальный ток, А |
1 |
||||||
|
Максимальная разрывная мощность контактов |
30 Вт, 50 В·А
|
||||||
|
Тип контактов |
С магнитным поджатием, серебряное покрытие |
||||||
|
Минимальные электрические характеристики |
Определяются переходным контактным сопротивлением и рассчитываются для конкретных электрических схем |
||||||
|
Пределы допускаемой основной погрешности срабатывания электроконтактной группы в % от диапазона измерений
|
±4
|
||||||
|
Чувствительный элемент |
Медный сплав (100 МПа — сталь 38ХМ) |
||||||
|
Трибко-секторный механизм |
Медный сплав |
||||||
|
Корпус |
IP40, сталь 10, цвет черный |
||||||
|
Кольцо |
Сталь 10, цвет черный |
||||||
|
Циферблат |
Алюминий, шкала черная на белом фоне |
||||||
|
Стекло |
Органическое |
||||||
|
Штуцер |
Медный сплав (100 МПа — сталь 30 с никелевым покрытием) |
||||||
|
Подключение |
Через клеммную коробку на корпусе |
||||||
|
Присоединение |
Радиальное |
||||||
|
Резьба присоединения |
G½ или М20×1,5 |
||||||
|
Межповерочный интервал |
2 года |
||||||
|
Климатическое исполнение |
Группа В3 по ГОСТ Р 52931; |
||||||
|
Техническая документация
|
ТУ 4212-001-4719015564-2008 |

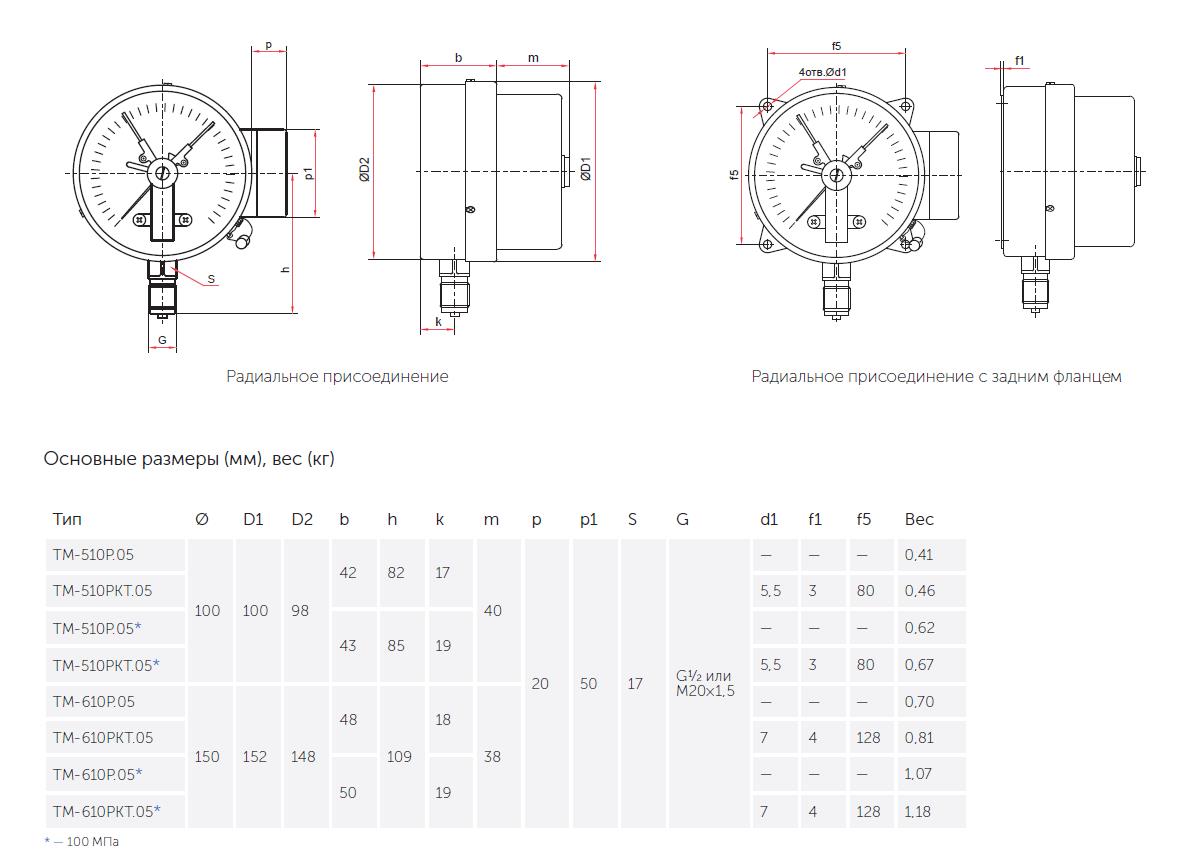

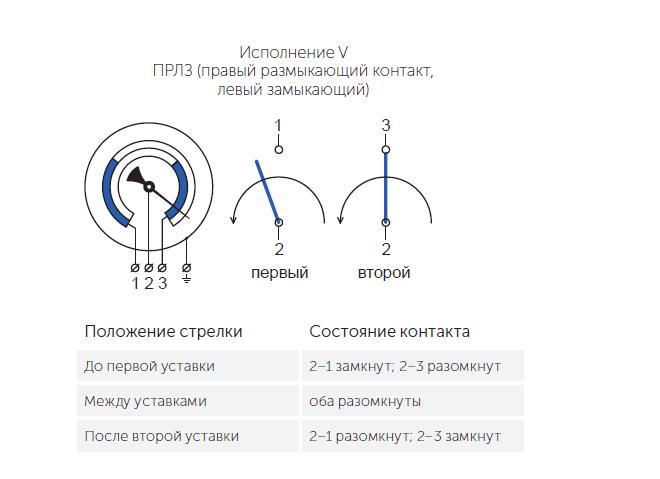

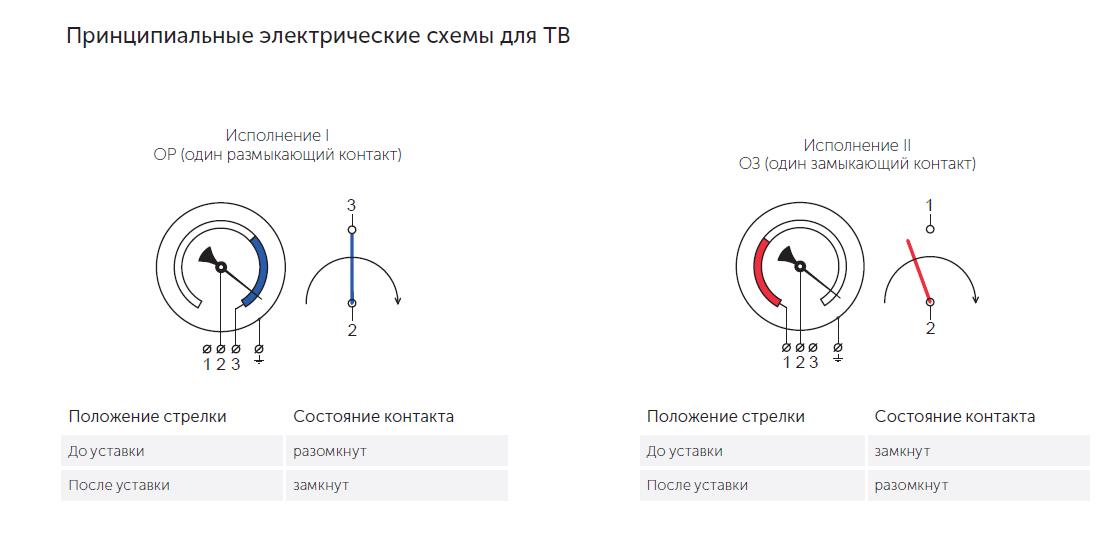

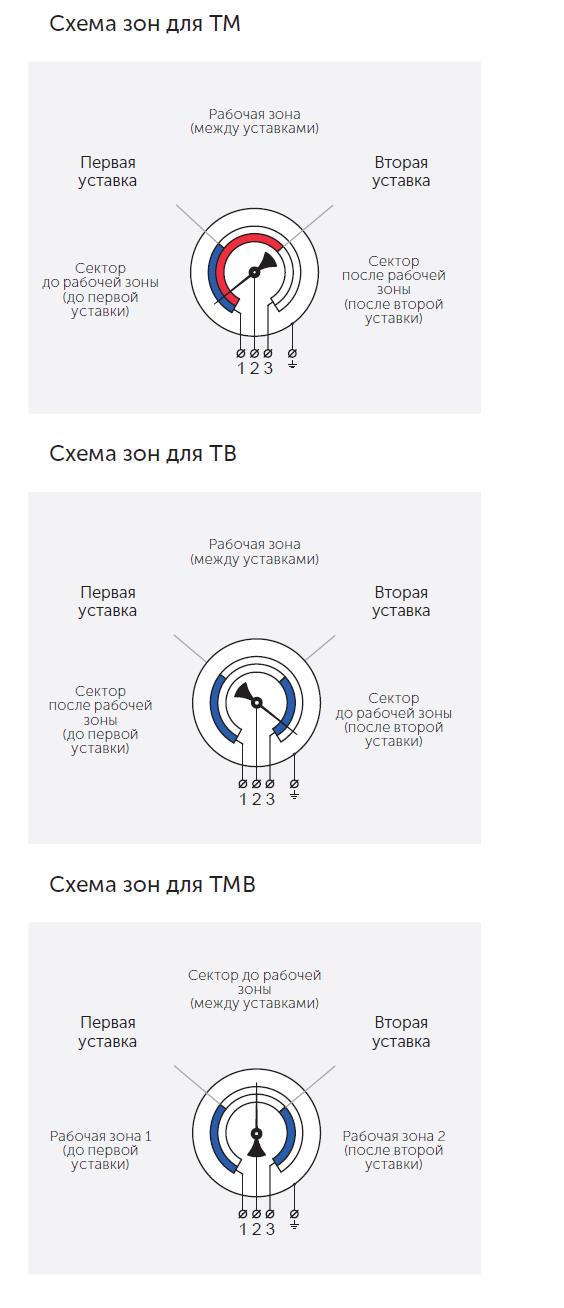

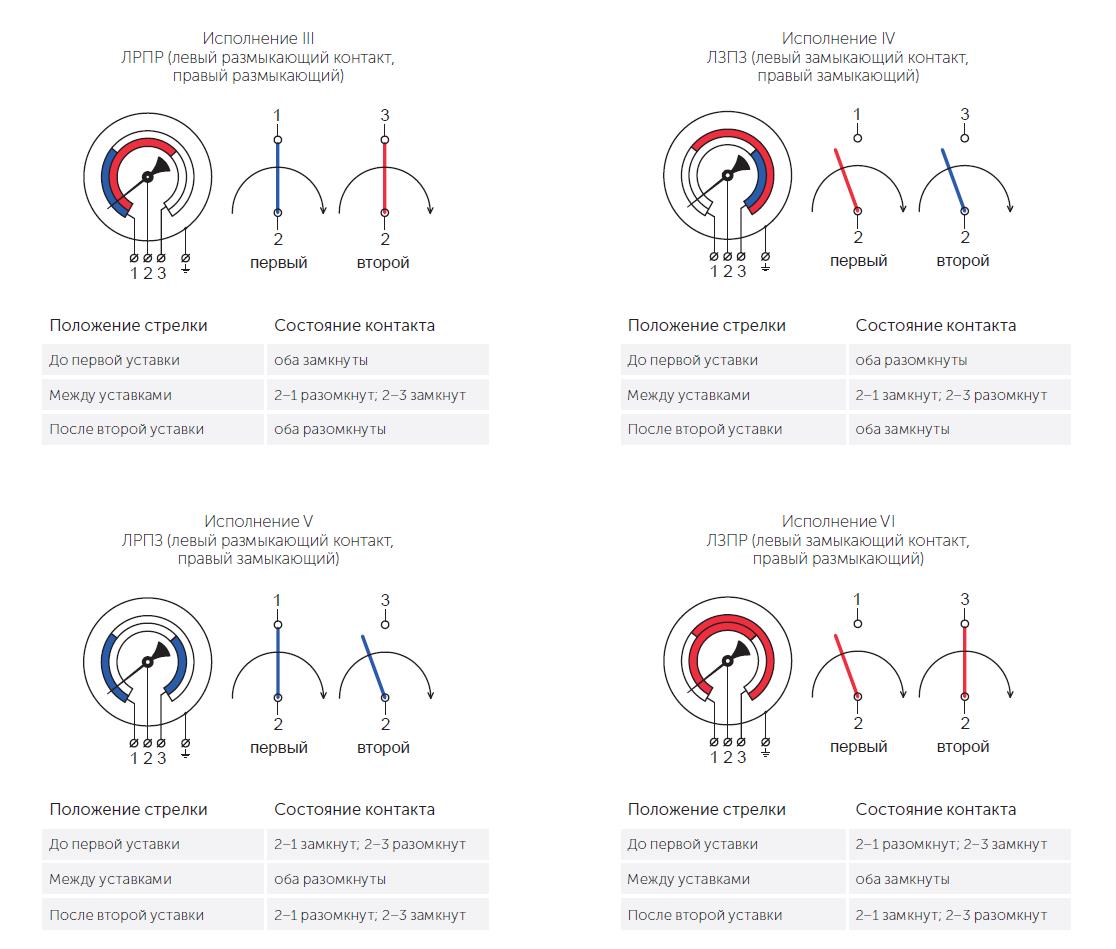

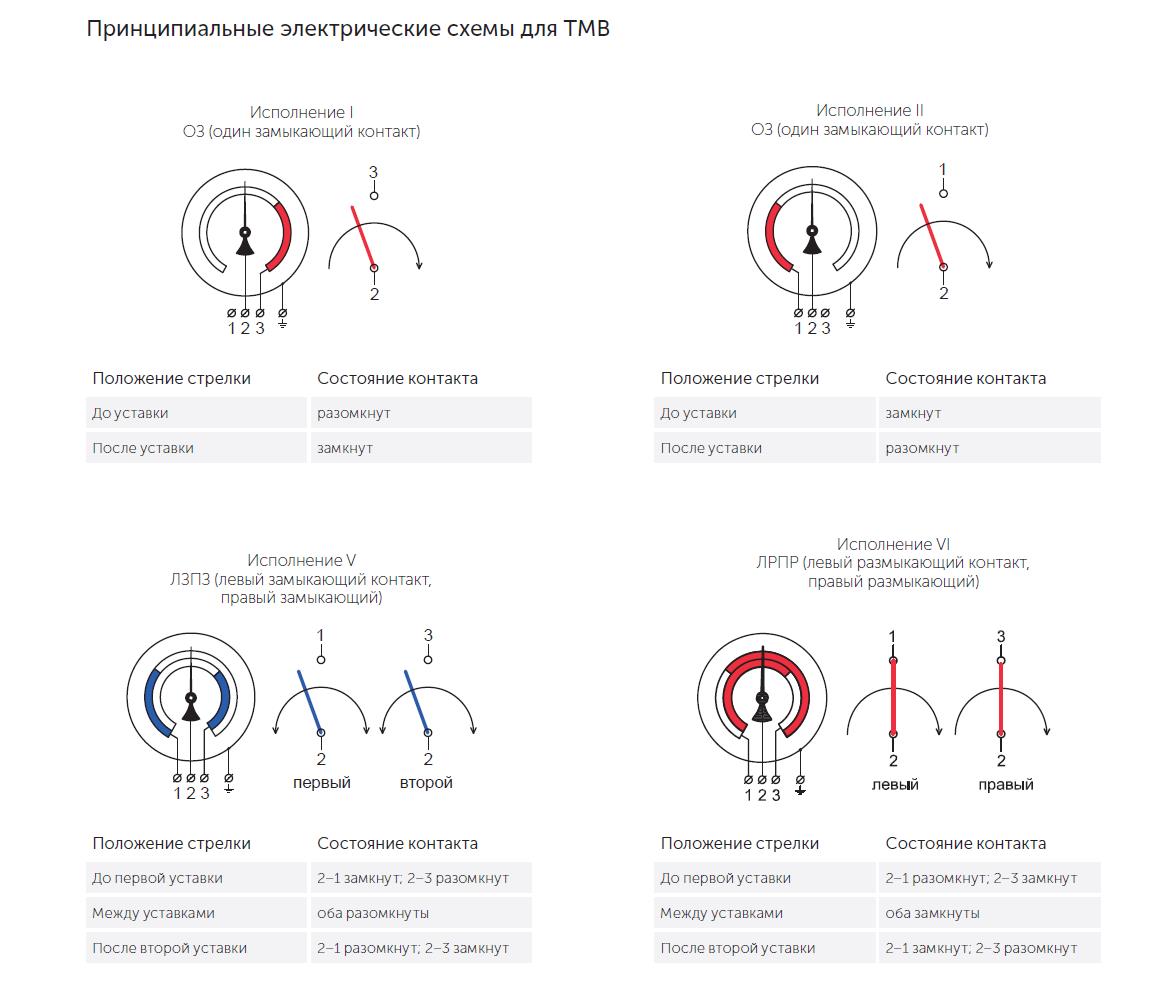

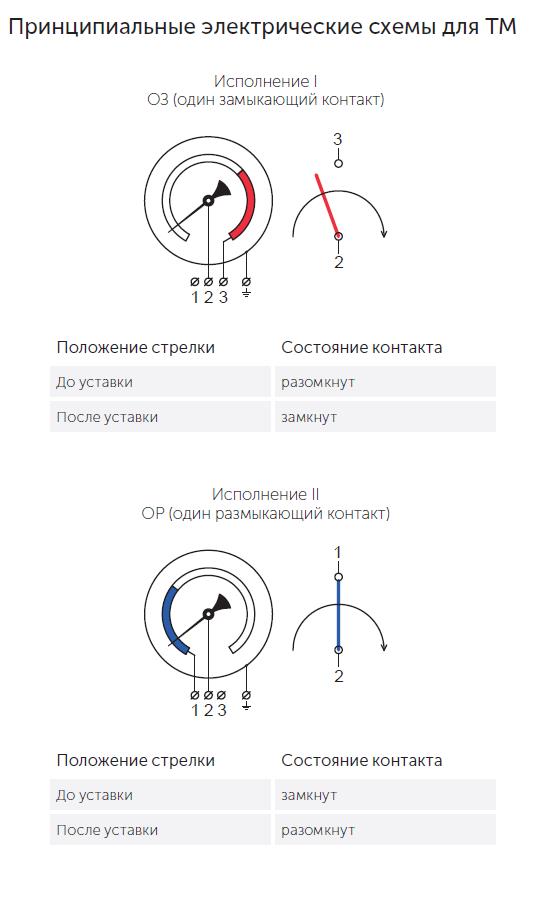

Принципиальные электрические схемы для манометров
с электроконтактной приставкой:
